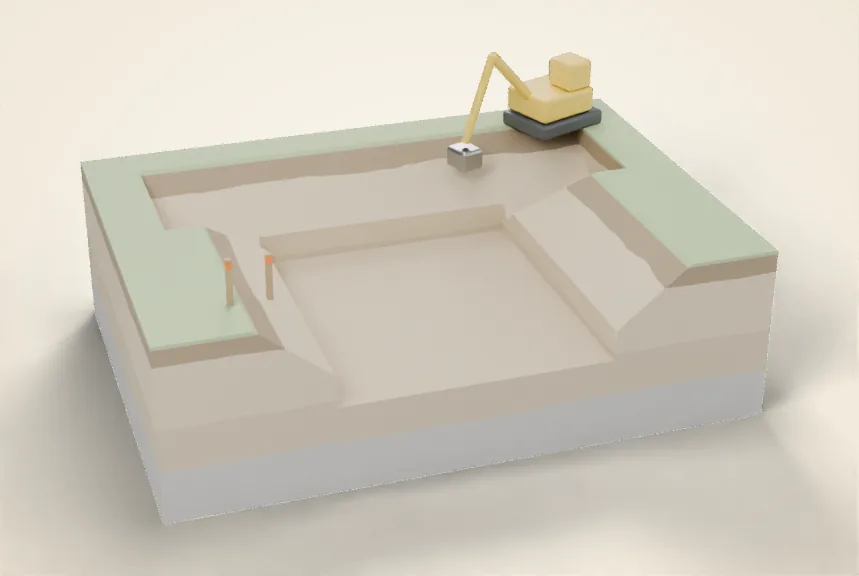

Осмотр котлована под фундамент

Котлован — первый этап, на котором закладывается качество будущего фундамента. Ошибки здесь потом скрыты под бетоном: дно перекопано и разрыхлено, грунт оказался слабее, чем в изысканиях, в котловане стоит вода, размеры и отметки отличаются от проекта. Исправить такие ошибки после бетонирования крайне сложно. Поэтому котлован проверяют до устройства фундамента.

«Стройэкспертиза» выполняет независимый осмотр котлованов под фундаменты частных домов и зданий. Эксперт приезжает на площадку, проверяет котлован по проекту и нормам, фиксирует замечания и оформляет акт осмотра. Заказчику это даёт уверенность, что фундамент будут строить на подготовленном основании, а подрядчику — понятный перечень того, что нужно исправить.

Когда нужен осмотр котлована

• Перед бетонированием или устройством подушки. Последний момент, когда основание видно целиком.
• Котлован копает один подрядчик, фундамент делает другой. Нужна независимая приёмка между этапами.
• Грунт на дне отличается от изысканий. Насыпь, торф, глина вместо песка, следы старых построек.
• В котловане вода. После дождя или из-за грунтовых вод.
• Котлован рядом с соседними домами. Важно состояние откосов и крепления.
• Котлован долго стоял открытым. Зима, дожди, оплывание стенок.

Что проверяем

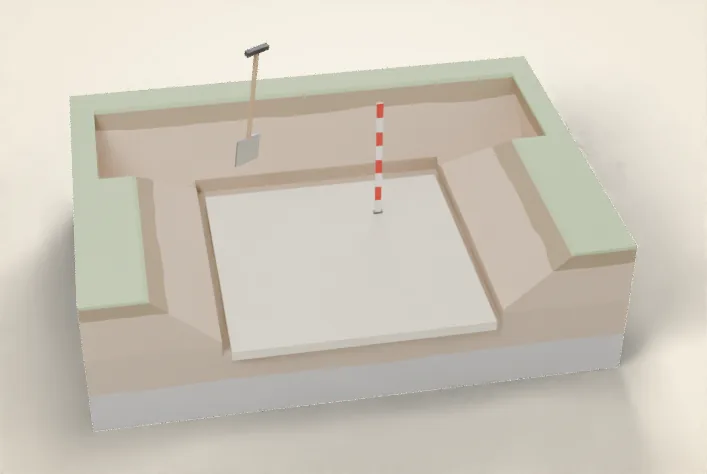

Дно котлована и грунт основания

Главное на дне — грунт, на который ляжет фундамент. Сравниваем его с данными инженерно-геологических изысканий и проектом. Если грунт другой — например, вместо песка глина, торф или насыпь со строительным мусором, — фиксируем это в акте и рекомендуем решение проектировщику: заменить слабый грунт, углубить котлован, изменить конструкцию фундамента. Отдельно ищем перекоп и разрыхление дна ковшом: ниже проектной отметки грунт должен оставаться в природном сложении. Перекоп заполняют по указанию проекта — обычно песком или бетоном с уплотнением.

Зимой проверяем дно на промерзание: на мёрзлом пучинистом грунте фундамент строить нельзя. Подробнее о грунтах — проверка грунта под фундамент.

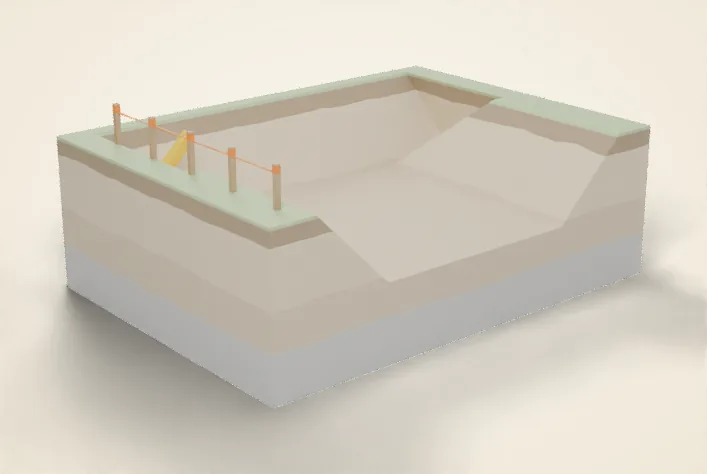

Откосы и крепление стенок

Откосы котлована должны оставаться устойчивыми всё время строительства фундамента. Крутизна зависит от грунта, глубины и наличия воды и задаётся проектом производства работ. Проверяем крутизну откосов, следы оплывания и обрушений, трещины на бровке, складирование грунта и техники у края котлована. Если котлован с креплением — шпунтом, щитами, распорками, — осматриваем состояние крепления. Рядом с соседними зданиями особое внимание к тому, как котлован влияет на их основание.

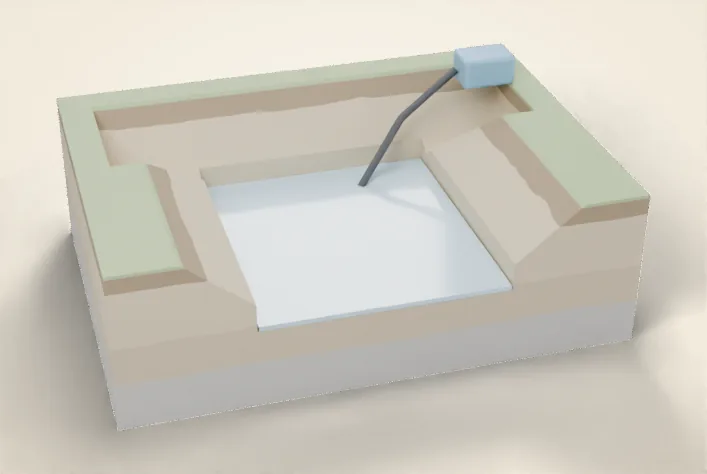

Вода в котловане

Вода на дне котлована размягчает глинистые грунты и разуплотняет пески. Бетонировать по воде и по размокшему основанию нельзя. Фиксируем уровень воды, её источник — осадки, грунтовые воды, утечки, — и состояние грунта на дне. Рекомендуем водоотлив, удаление размокшего слоя, при постоянном притоке — водопонижение и дренаж по проекту. Если в изысканиях вода была ниже, это важный сигнал для проектировщика: может потребоваться гидроизоляция и изменение решений фундамента.

Важно и то, куда уходит откачанная вода. Сброс на соседний участок или под стену существующего дома создаёт новые проблемы. В акте отмечаем, как организован водоотлив и есть ли риск размыва грунта у соседних построек и откосов. Если вода появляется после каждого дождя, рекомендуем временный водоотвод с поверхности: нагорную канавку по бровке и отвод воды в сторону от котлована.

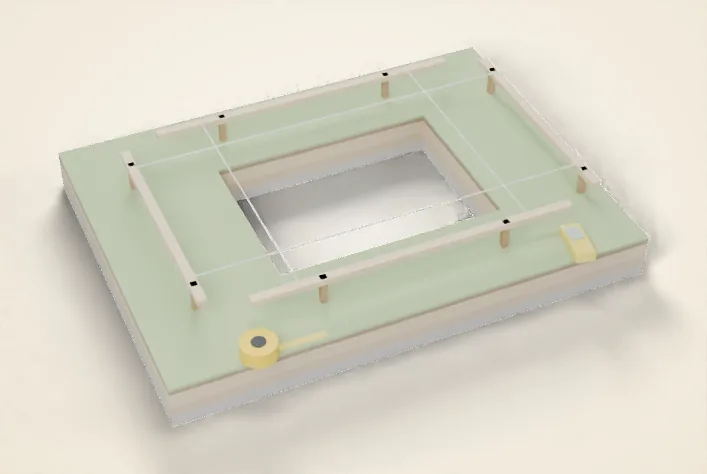

Размеры, оси и отметки

Положение и размеры котлована проверяем от осей на обноске и разбивочных знаков. Отметки дна снимаем нивелиром по сетке точек от репера. Результаты сводим в исполнительную схему: фактические размеры, отметки и отклонения от проекта. Если котлован меньше или смещён, фундамент придётся сдвигать или подрезать стенки уже в стеснённых условиях; если глубже — нужен перекоп с заполнением по проекту.

Акт осмотра котлована

По итогам осмотра оформляем акт: что проверили, какие отклонения выявили, фото с привязкой к схеме, выводы о готовности котлована к устройству фундамента и перечень замечаний. Акт подписывает эксперт, при желании — представители заказчика и подрядчика. Подробнее о составе документа — акт осмотра котлована под фундамент.

Из практики приёмки фундаментов частных домов: исполнительной документации на площадке часто нет вовсе. Поэтому на осмотр котлована просим подрядчика подготовить хотя бы исполнительную схему с отметками дна — это экономит время и снимает вопросы при приёмке.

Подушка и бетонная подготовка

Если по проекту под фундаментом устраивают песчаную или щебёночную подушку, проверяем материал, толщину слоёв и уплотнение. Песок с глиной и мусором, отсыпка одним толстым слоем без послойного уплотнения, подушка по воде — частые нарушения, из-за которых фундамент потом даёт осадку. Толщину проверяем щупом и нивелированием, плотность — по исполнительной документации и, при необходимости, испытаниями. Бетонную подготовку осматриваем на ровность, отметки и отсутствие разрывов: на неё лягут арматурный каркас и гидроизоляция.

Типичные нарушения при устройстве котлована

• Перебор грунта — дно глубже проектной отметки, засыпано разрыхлённым грунтом.
• Котлован по воде — бетонирование планируют без откачки и удаления размокшего слоя.
• Слишком крутые откосы — риск обрушения на людей и на арматурный каркас.
• Отвал у бровки — грунт и техника перегружают край котлована.
• Промерзание дна — котлован оставили открытым на зиму без утепления.
• Неучтённые коммуникации — в котловане обнаружены старые трубы, кабели, колодцы.

Все нарушения фиксируем в акте с фото и рекомендациями: что исправить до начала бетонирования.

Котлован у соседнего дома

Если котлован роют рядом с существующим зданием, важно зафиксировать состояние соседнего дома до начала работ: трещины, отметки цоколя, состояние отмостки. Такой акт защищает и владельца соседнего дома, и застройщика в возможном споре. Во время работ рекомендуем наблюдение по маякам ЗИ-2.1 и нивелированию.

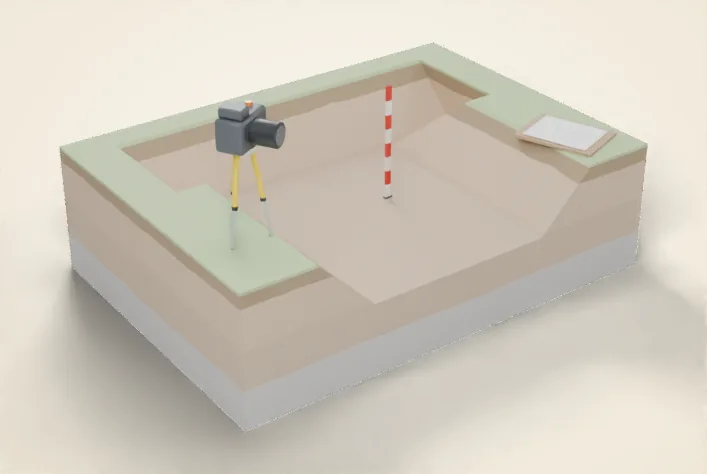

Как проходит осмотр

1. КонсультацияУточняем стадию работ и проект, согласуем дату выезда.
2. ДокументыИзучаем проект фундамента, изыскания, проект производства работ.
3. ВыездОсматриваем котлован, делаем замеры, фото, описываем грунт.
4. ПробыПри сомнениях в грунте отбираем пробы для лаборатории.
5. АктОформляем акт осмотра с выводами и замечаниями.
6. Повторный выездПо желанию проверяем устранение замечаний перед бетонированием.

Что вы получите

• акт осмотра котлована с подписью эксперта;
• исполнительную схему с фактическими размерами и отметками;
• фото дна, откосов и выявленных дефектов;
• описание грунта основания и сравнение с изысканиями;
• выводы о готовности котлована и перечень замечаний;
• рекомендации для подрядчика и проектировщика.

Стоимость и сроки

Стоимость зависит от размеров котлована, удалённости и нужны ли пробы грунта и повторный выезд. Стоимость рассчитаем по задаче, после фото и проекта. Консультация бесплатная. Выезд согласуем под график работ, чтобы осмотр прошёл без задержки бетонирования.
