Расчёт нагрузок на фундамент и проверка несущей способности

Расчёт нагрузок на фундамент отвечает на простой вопрос: хватит ли существующему фундаменту и грунту под ним запаса прочности для того, что на него уже давит или будет давить. Ответ нужен перед надстройкой этажа или мансарды, при реконструкции и перепланировке, при установке тяжёлого оборудования, при покупке дома и в споре о причинах трещин. «Стройэкспертиза» выполняет поверочный расчёт по данным собственного обследования: размеры, армирование и прочность бетона берём с натуры, проект служит только отправной точкой.

Когда нужен расчёт нагрузок

• Надстройка и мансарда. Новый этаж добавляет вес стен, перекрытия, кровли и снега. Лента, рассчитанная под один этаж, может оказаться на пределе.
• Реконструкция и перепланировка. Перенос несущих стен, новые проёмы, замена деревянных перекрытий на железобетонные меняют путь нагрузки к фундаменту.
• Оборудование. Станки, котлы, резервуары, стеллажи дают сосредоточенную нагрузку и вибрацию.
• Трещины и осадки. Расчёт показывает, вызвана ли проблема перегрузкой основания или другими причинами.
• Покупка и спор. Подтверждение несущей способности для банка, страховой, суда или претензии к подрядчику.

Что входит в расчёт

Поверочный расчёт фундамента складывается из нескольких проверок. Состав определяем по задаче.

Расчёты выполняем по действующим сводам правил: СП 22.13330.2016 «Основания зданий и сооружений», СП 24.13330 «Свайные фундаменты», СП 63.13330 «Бетонные и железобетонные конструкции»; нагрузки собираем по действующим нормам на нагрузки и воздействия. Состояние конструкций оцениваем по ГОСТ 31937-2024.

1. Изучение документовСмотрим проект, исполнительную документацию, данные изысканий и прежние заключения, если они есть.
2. ОбследованиеОбмеряем дом, вскрываем фундамент шурфом, определяем размеры, глубину заложения и грунт под подошвой.
3. ИспытанияОпределяем прочность бетона приборами ИПС-МГ4 и ПУЛЬСАР, армирование — ИПА-МГ4 и вскрытием.
4. Сбор нагрузокСчитаем вес существующих и новых конструкций, полезную и снеговую нагрузку.
5. Поверочный расчётПроверяем давление на грунт, прочность фундамента, сваи и осадки.
6. Отчёт и рекомендацииДаём вывод о достаточности фундамента и, если нужно, варианты усиления.

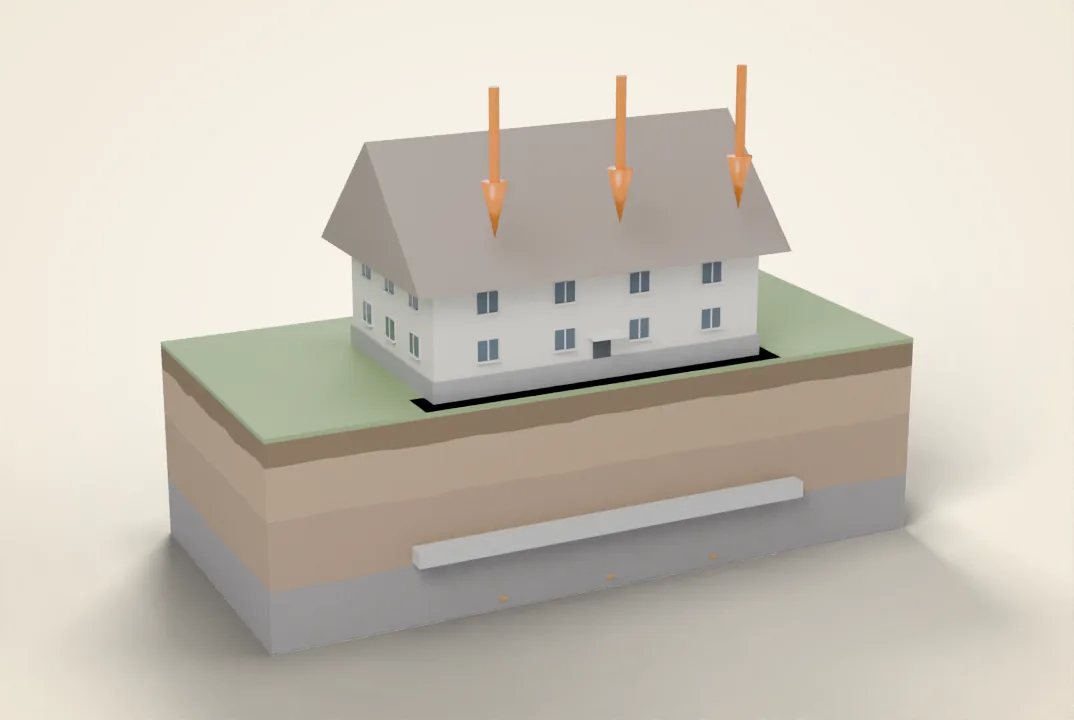

Какие нагрузки учитываем

Ошибка в сборе нагрузок обесценивает самый точный расчёт, поэтому этот этап делаем подробно. Учитываем:

• постоянные нагрузки — собственный вес фундамента, стен, перекрытий, перегородок, кровли, стяжек и утеплителя по фактическому составу конструкций;
• полезные нагрузки — люди, мебель, оборудование, складируемые материалы в зависимости от назначения помещений;
• снеговую нагрузку — по району строительства и форме кровли, с учётом снеговых мешков у парапетов и перепадов высот;
• сосредоточенные нагрузки — от колонн, печей, каминов, котлов, станков и резервуаров;
• нагрузки от надстройки — новые стены, перекрытие, кровля, лестница, инженерные системы;
• боковое давление грунта — для стен подвала и цоколя, особенно при подпоре с одной стороны.

Типичные ошибки при самостоятельном расчёте

Онлайн-калькуляторы удобны для прикидки, но для решения о надстройке их мало. Чаще всего встречаем такие ошибки:

• ширину подошвы берут по ширине стены, хотя у старой ленты она бывает уже или шире проектной;
• глубину заложения принимают «как в проекте», а шурф показывает другую;
• грунт считают однородным, хотя под подошвой лежит насыпь или прослойка торфа;
• класс бетона берут из проекта, хотя фактическая прочность ниже;
• забывают про снеговую нагрузку на новую кровлю и вес стяжек и утеплителя.

Поэтому мы опираемся на обмеры и испытания на объекте.

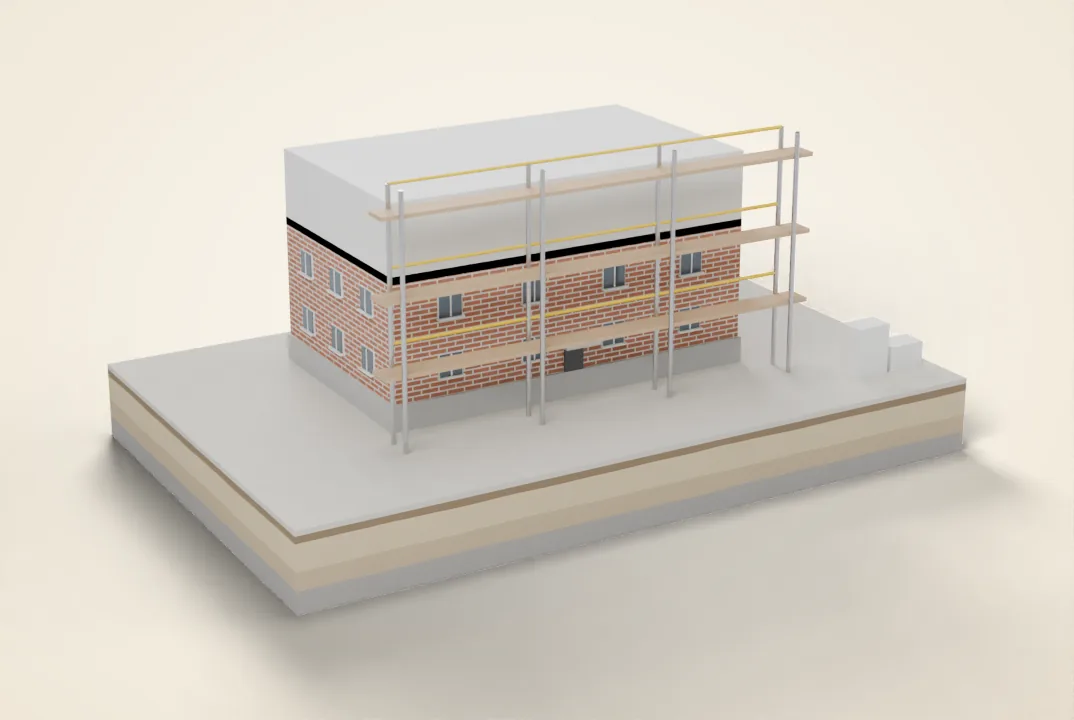

Надстройка этажа и реконструкция

Надстройка — самая частая причина обращения за расчётом. Порядок такой: обследуем существующий фундамент, считаем нагрузку от дома в нынешнем виде и после надстройки, сравниваем её с несущей способностью основания и прочностью фундамента. Если запаса хватает — даём заключение для проектировщика. Если запаса мало — предлагаем варианты: облегчённые конструкции надстройки, уширение подошвы, усиление ленты обоймой, передачу части нагрузки на сваи.

Подробно об этой услуге — на странице проверка фундамента при надстройке и реконструкции.

Несущая способность сваи

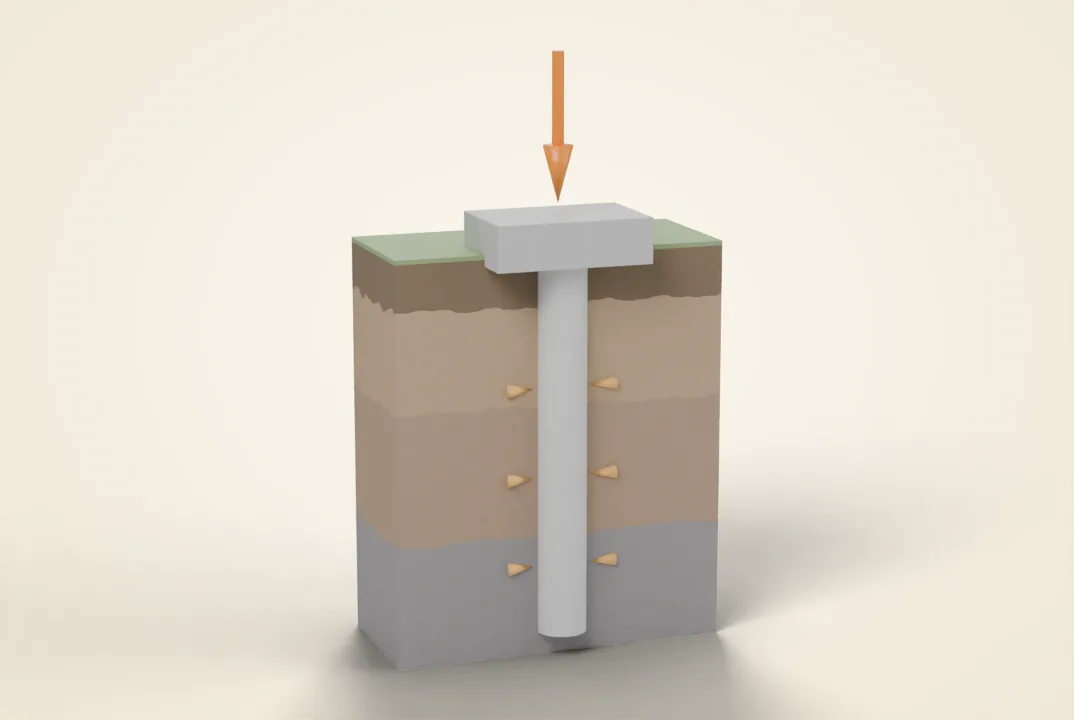

Свая работает за счёт сопротивления грунта по боковой поверхности и под нижним концом. Поэтому для расчёта нужны её фактическая длина, сечение и слои грунта, через которые она проходит. На существующем свайном фундаменте мы проверяем положение и состояние оголовков, сопряжение с ростверком, наличие трещин, а длину свай уточняем по документации или приборами. Затем сравниваем нагрузку на наиболее нагруженную сваю с её несущей способностью.

Подробнее — обследование и проверка свайного фундамента.

Грунт основания

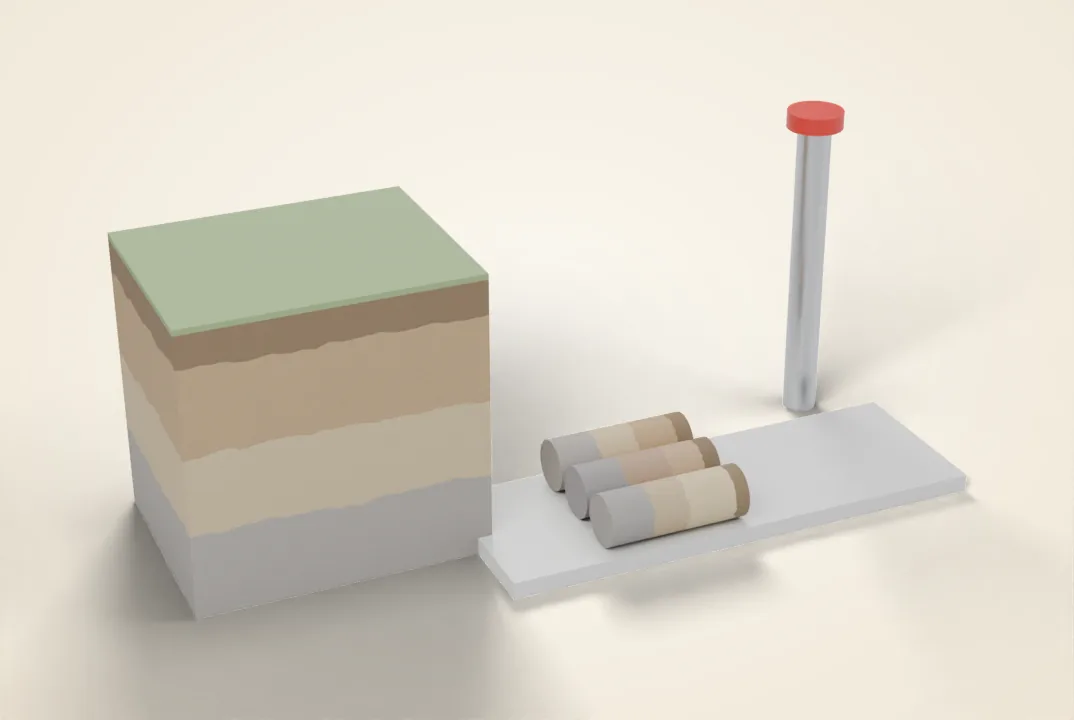

Даже прочный фундамент бесполезен, если грунт под ним слабый. Мы смотрим грунт в шурфе под подошвой, отбираем пробы и, при наличии, используем материалы инженерно-геологических изысканий. Опасные признаки: насыпной или заторфованный грунт, высокий уровень грунтовых вод, следы морозного пучения, пустоты после подмыва. Результат влияет на расчётное сопротивление грунта и на прогноз осадок.

Подробнее — анализ грунтов основания и экспертиза основания фундамента.

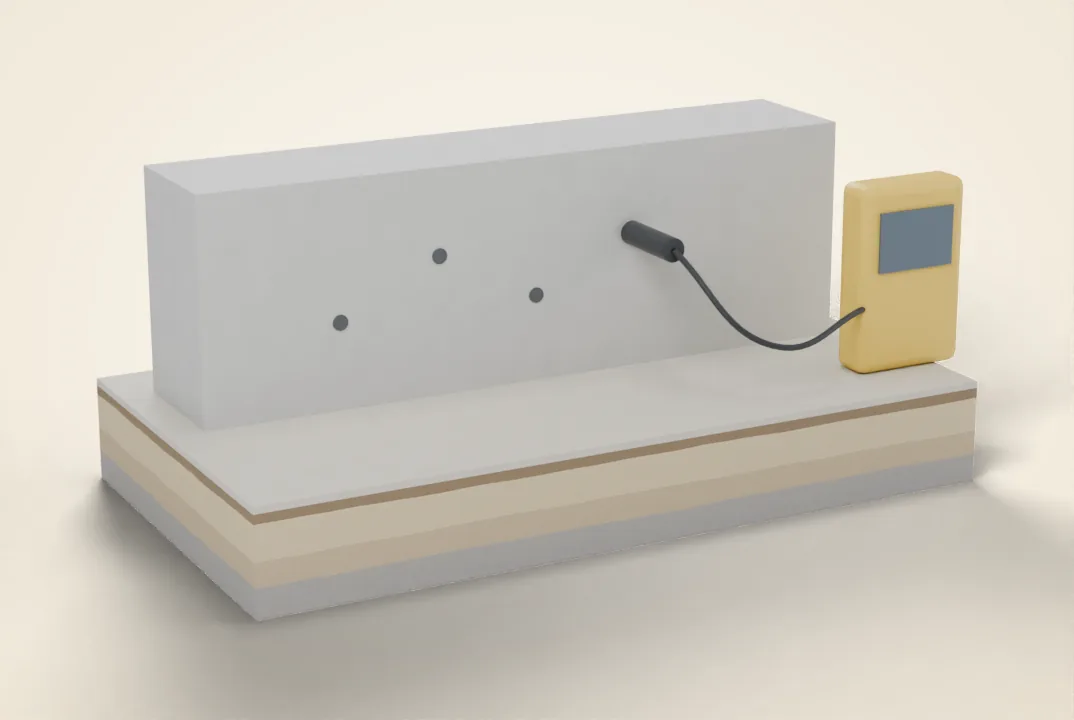

Прочность бетона и армирование

Класс бетона в расчёте подтверждаем испытаниями: проектная марка и фактическая часто расходятся. Пример из нашей практики (обезличенно): фундамент общественного здания, по проекту бетон В30 W6 F150, а по документу о качестве поставлен В25 F100 W4. Эксперт выполнил поверочный расчёт фундаментов под стены и колонны с фактическим классом бетона. Итог: под колоннами армирования достаточно, а в фундаментных плитах под стенами в местах проёмов верхней арматуры мало — потребовались решения по усилению.

Что вы получите

• технический отчёт или заключение с расчётной схемой и сбором нагрузок;
• результаты обследования и испытаний бетона с фото;
• вывод о достаточности несущей способности фундамента и основания;
• рекомендации: эксплуатация без изменений, ограничения, варианты усиления;
• ответы на вопросы проектировщика, банка или суда.

Стоимость и сроки

Цена расчёта зависит от размеров здания, типа фундамента, числа шурфов и испытаний и от того, сколько вариантов нагрузки нужно проверить. Стоимость и срок уточним по задаче после консультации, для сложных объектов — после выезда. Консультация бесплатная.

Вопросы и ответы
