Проверка фундамента под монтаж оборудования

Фундамент под оборудование отличается от фундамента здания: к нему предъявляют требования по точности отметок и положения анкеров, по прочности бетона к моменту монтажа, по работе при динамических нагрузках. Ошибка в несколько миллиметров в положении анкерных болтов срывает монтаж, а недостаточная прочность или неудачная конструкция фундамента приводит к вибрации, износу и остановкам оборудования.

«Стройэкспертиза» проверяет фундаменты под монтаж станков, прессов, насосов, компрессоров, котлов, генераторов, трансформаторов, резервуаров, складских стеллажей и другого оборудования. Проверку выполняем до монтажа — при приёмке фундамента от строителей, и после — когда оборудование уже работает и появились вопросы.

Когда нужна проверка

• Приёмка фундамента перед монтажом. Монтажная организация принимает фундамент от строителей.
• Требование производителя или поставщика. Нужен акт о готовности фундамента к установке.
• Замена оборудования. Новое оборудование тяжелее или с другой схемой нагрузок.
• Вибрация и шум. Работающее оборудование передаёт вибрацию на здание, появились трещины.
• Трещины в фундаменте или полу. Под оборудованием или рядом с ним.
• Складские стеллажи. Нагрузка от стеллажей на пол и фундамент, споры с поставщиком.

Что проверяем

Методика проверки фундамента под оборудование строится вокруг требований монтажного чертежа и норм. Типовой состав:

Отклонения сравниваем с проектом, требованиями производителя оборудования и нормами на бетонные и железобетонные конструкции. Все приборы имеют поверку.

Отметки и горизонтальность

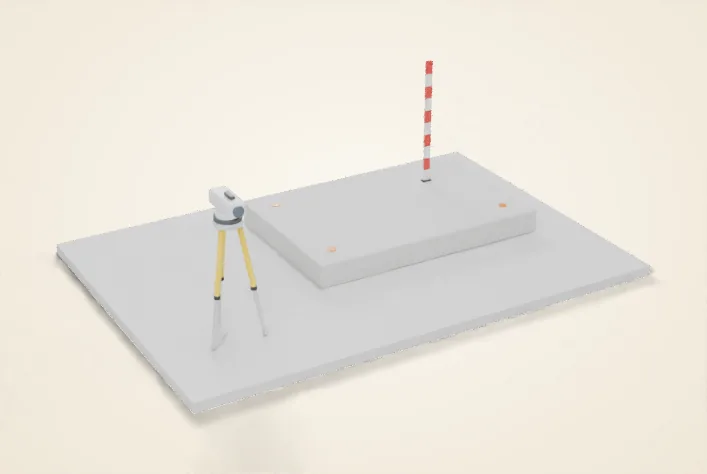

Отметки верха фундамента и опорных площадок снимаем нивелиром от репера или от отметки чистого пола. Горизонтальность и плоскостность опорных поверхностей проверяем по сетке точек. Для оборудования с жёсткими требованиями к установке — станков, прессов, турбин — это главный параметр приёмки: если отметки «гуляют», монтажникам придётся подливать или срубать бетон. Результаты оформляем исполнительной схемой с фактическими отметками и отклонениями от проекта.

Вибрация работающего оборудования

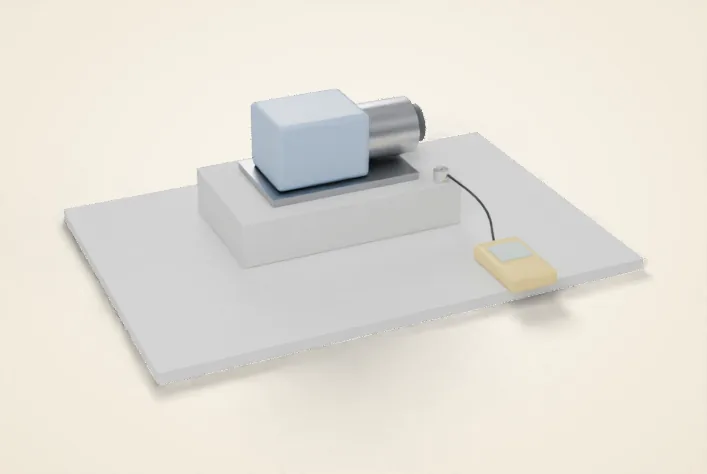

Оборудование с вращающимися и движущимися частями передаёт динамическую нагрузку на фундамент. Если фундамент спроектирован или выполнен с ошибками, вибрация усиливается, передаётся на здание, вызывает трещины и износ оборудования. Для оценки измеряем вибрацию портативным измерителем вибрации Мегеон 09630 и виброметром ОКТАВА-110А на фундаменте, на полу и на ближайших конструкциях. Результаты сопоставляем с требованиями производителя и с санитарными нормами для помещений, где находятся люди.

По результатам предлагаем меры: виброизоляция, усиление фундамента, отделение фундамента оборудования от пола и конструкций здания, ремонт трещин.

Резервуары и тяжёлое оборудование

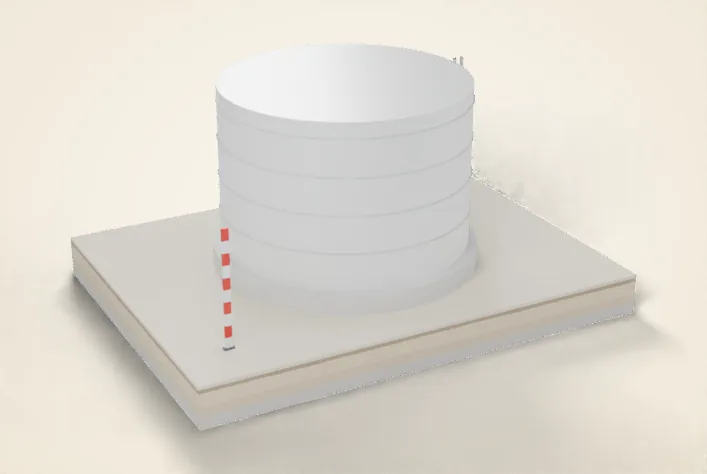

Для вертикальных резервуаров, силосов, ёмкостей проверяем фундамент по контуру: отметки, горизонтальность опорного кольца, состояние бетона, отвод воды. Для работающих резервуаров добавляем нивелирование по контуру днища — неравномерная осадка опасна для стенки и сварных швов. Для трансформаторов, генераторов, котлов проверяем прочность бетона, состояние опорных конструкций и закладных деталей.

Стеллажи и полезные нагрузки на пол

Складские стеллажи передают нагрузку на пол через опорные пятки стоек — это сосредоточенные нагрузки, на которые пол мог быть рассчитан с малым запасом. Проверяем толщину и прочность плиты пола, армирование, основание под плитой, анкеровку стоек. В спорных случаях нужна и проверка самих стеллажей.

Обезличенная выдержка из нашего заключения. Больше — на странице примеры из практики.

Типичные дефекты фундаментов под оборудование

По опыту проверок чаще всего встречаются одни и те же проблемы:

• Смещение анкерных болтов. Анкеры «уходят» при бетонировании, если их плохо закрепили в кондукторе.
• Ошибки отметок. Верх фундамента выше или ниже проектного, опорные площадки с уклоном.
• Недостаточная прочность к моменту монтажа. Бетон ещё молодой, а оборудование уже везут.
• Раковины и пустоты у анкеров. Плохое уплотнение бетона в зоне закладных деталей.
• Жёсткая связь с полом. Фундамент оборудования залит заодно с полом, и вибрация уходит в здание.
• Трещины от усадки и перегрева. Массивные фундаменты трескаются при неправильном уходе за бетоном.

Каждый дефект фиксируем с замерами и фото и указываем способ устранения: от подливки и шлифовки опорных поверхностей до установки новых анкеров на химический состав.

Фундамент оборудования и фундамент здания

Тяжёлое и динамическое оборудование лучше ставить на отдельный фундамент, отделённый от пола и конструкций здания швом. Тогда вибрация меньше передаётся на здание, а осадка фундамента оборудования меньше влияет на соседние конструкции. При проверке смотрим, выполнен ли такой шов, чем он заполнен и работает ли он. Если оборудование установлено прямо на плиту пола, проверяем толщину и армирование плиты, основание под ней и наличие трещин вокруг опор.

Котельные и инженерное оборудование

Котлы, насосные станции, вентиляционные установки, дизель-генераторы часто размещают в подвалах и на перекрытиях. Здесь важно проверить фундамент или опорную раму, а вместе с ними несущую способность перекрытия, пути передачи вибрации и шума в жилые помещения. Для таких задач сочетаем проверку конструкций с замерами вибрации и шума прибором ОКТАВА-110А.

Как проходит проверка

1. ЗадачаУточняем тип оборудования, требования производителя и вопрос заказчика.
2. ДокументыИзучаем монтажный чертёж, проект фундамента, исполнительную документацию.
3. ЗамерыПроверяем размеры, отметки, анкеры, горизонтальность.
4. БетонПроверяем прочность и армирование приборами, фиксируем дефекты.
5. ВибрацияДля работающего оборудования измеряем вибрацию на фундаменте и вокруг.
6. ДокументОформляем акт проверки или заключение с выводами и рекомендациями.

Акт проверки фундамента под оборудование

Результат оформляем в виде, который нужен заказчику. Для приёмки перед монтажом — акт проверки фундамента с исполнительной схемой: фактические размеры, отметки, положение анкеров, прочность бетона и вывод о готовности к монтажу или перечень замечаний. Для спорных ситуаций и работающего оборудования — заключение с причинами проблем и рекомендациями. Если в задаче есть изменение нагрузок, выполняем расчёт нагрузок на фундамент.

Что вы получите

• акт проверки или заключение эксперта;
• исполнительную схему с фактическими размерами, отметками и положением анкеров;
• результаты проверки прочности бетона и армирования;
• результаты замеров вибрации — для работающего оборудования;
• перечень замечаний и рекомендации по их устранению;
• вывод о готовности фундамента к монтажу.

Стоимость и сроки

Стоимость зависит от числа фундаментов, их размеров, состава проверок и нужны ли замеры вибрации. Стоимость и сроки рассчитаем по задаче, после изучения чертежей. Консультация бесплатная.
