Большая часть фундамента скрыта в земле, и по цоколю невозможно судить о его ширине, глубине и состоянии подошвы. Шурф — небольшая выработка вдоль стены фундамента — открывает его на всю высоту. В шурфе эксперт видит, на какую глубину заложен фундамент, какой он ширины, из чего сделан, есть ли гидроизоляция и на каком грунте стоит подошва. Без этих данных сложно оценить причины трещин, рассчитать фундамент под надстройку или доказать дефекты подрядчика.
«Стройэкспертиза» выполняет шурфование при обследовании частных домов, многоквартирных и коммерческих зданий. Шурфы закладываем по программе обследования, работы ведём аккуратно, без повреждения фундамента и коммуникаций. Методика — по ГОСТ 31937-2024 и СП 13-102-2003.
Когда нужны шурфы
Что определяем в шурфе
| Параметр | Как определяем |
|---|---|
| Тип фундамента | лента, столбы, плита, сваи с ростверком — по форме и сечению |
| Глубина заложения | от планировочной отметки до подошвы, рулеткой и дальномером |
| Ширина и высота | рулетка, складной метр, дальномер DISTO |
| Материал | бетон, железобетон, блоки ФБС, бут, кирпич; прочность — приборами |
| Армирование | измеритель ИПА-МГ4, вскрытие защитного слоя |
| Гидроизоляция | тип, сплошность, состояние швов |
| Грунт под подошвой | визуальное описание, при необходимости пробы в лабораторию |
| Вода | уровень появления воды в шурфе, следы намокания |

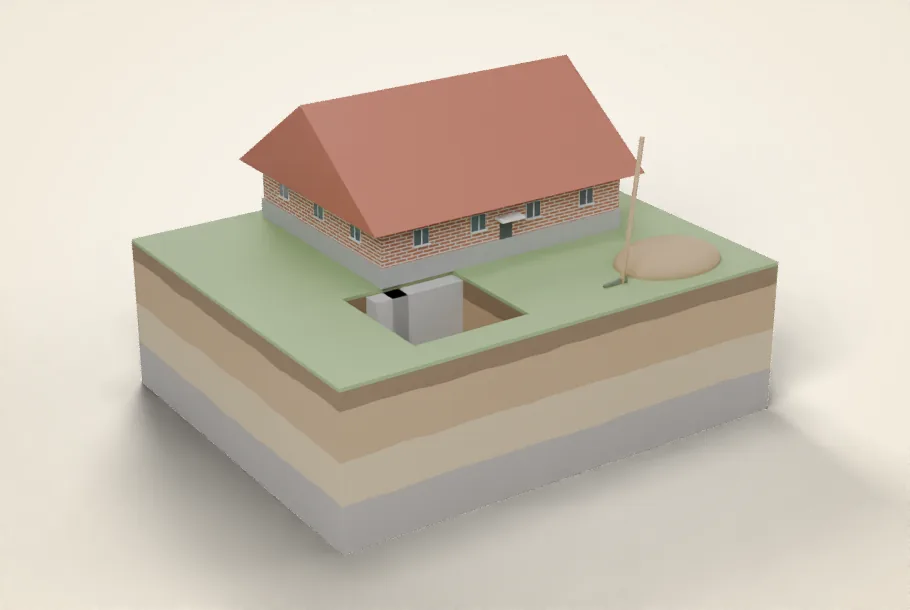

Шурф у дома: как он устроен
Шурф копаем вплотную к наружной грани фундамента. Размер в плане делаем таким, чтобы эксперт мог спуститься и работать с приборами. Глубина — немного ниже подошвы, чтобы увидеть грунт основания. Место выбираем там, где нагрузка больше всего или где видны повреждения: у углов, под простенками, у трещин, у мест протечек. Точное число шурфов и размеры уточним по задаче.

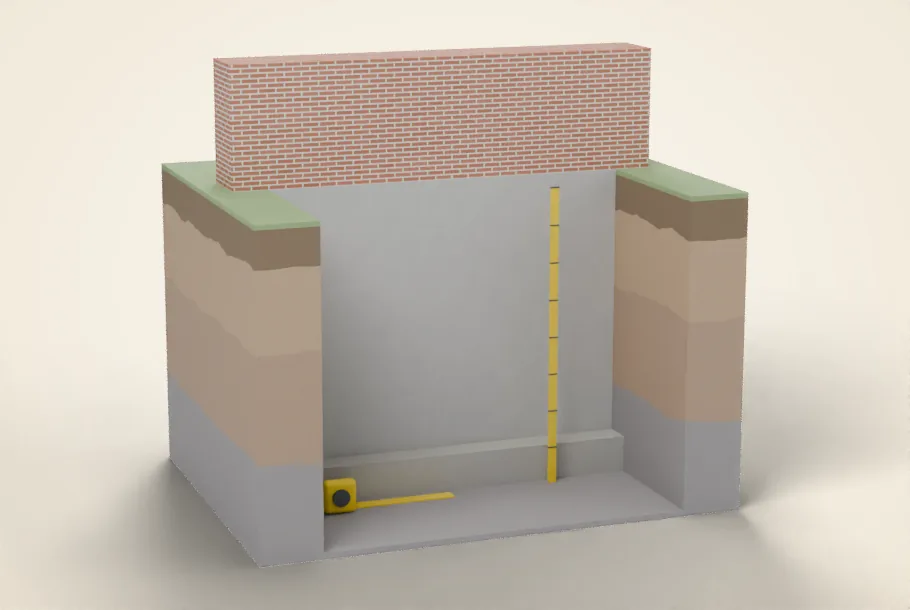

Подошва и глубина заложения
Глубина заложения фундамента — ключевой параметр для пучинистых грунтов. Если подошва выше глубины промерзания, морозное пучение поднимает фундамент зимой и опускает весной, отсюда трещины по углам дома. Ширина подошвы определяет давление на грунт. Обе величины мы измеряем в шурфе и сравниваем с проектом и с требованиями СП 22.13330.2016. Подробнее — расчёт глубины заложения.

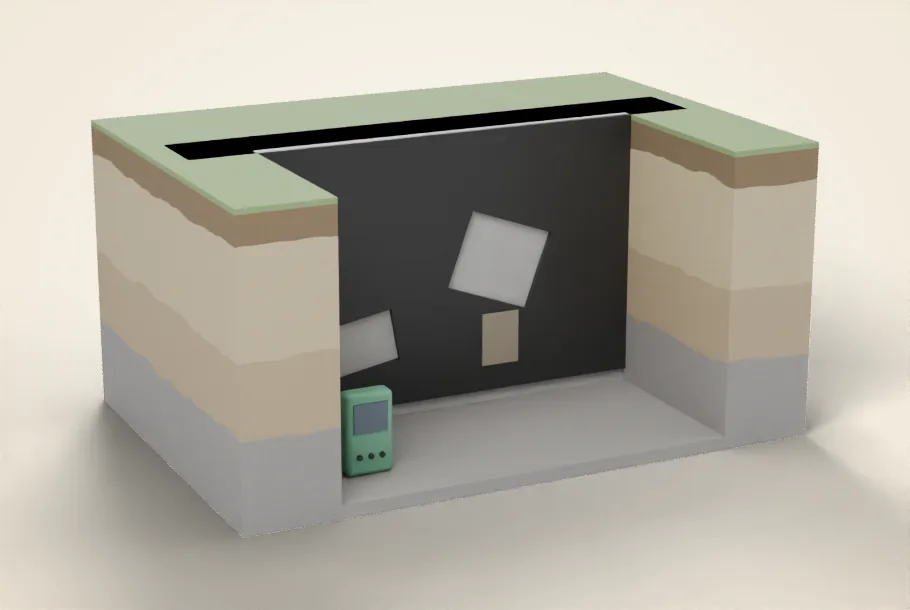

Гидроизоляция
Снаружи стены подвала гидроизоляцию можно проверить только в шурфе. Смотрим, какой материал применён, есть ли нахлёсты и прижимная планка, нет ли отслоений и разрывов, как выполнена обратная засыпка и есть ли дренаж. Влажность бетона измеряем влагомером МГ4Б. Подробнее — экспертиза фундамента с проверкой гидроизоляции.

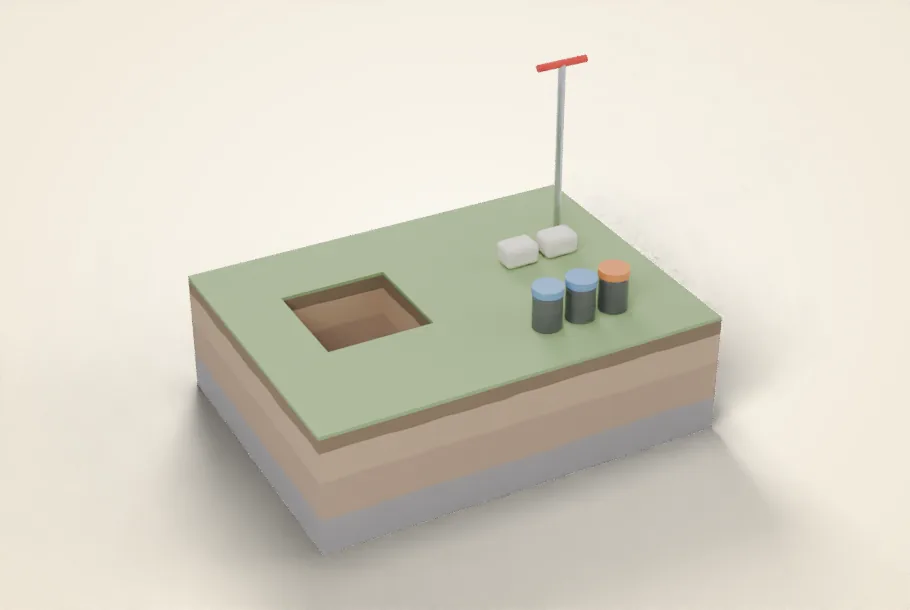

Грунт основания и пробы
В шурфе видно, на каком грунте стоит фундамент: песок, супесь, суглинок, глина, насыпной грунт. Эксперт описывает слои, отмечает уровень воды. Если по задаче нужен расчёт основания или выяснение причин осадки, отбираем пробы грунта ненарушенной структуры и передаём в лабораторию. Подробнее — анализ грунтов основания.

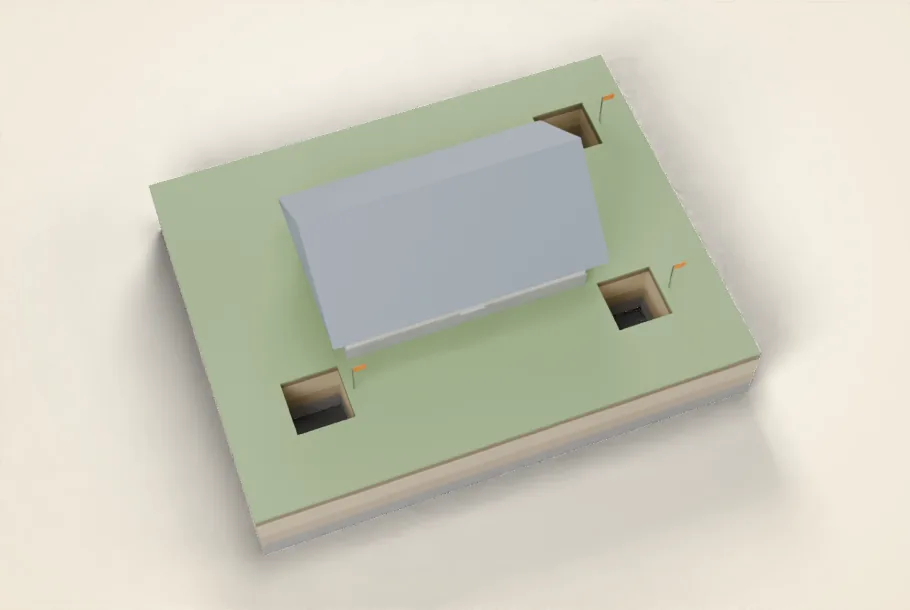

Сколько шурфов нужно
Число шурфов зависит от размера здания, однородности фундамента и задачи. Для небольшого частного дома часто хватает одного-двух шурфов, для здания с несколькими типами фундаментов или с повреждениями в разных местах — больше. Расположение шурфов наносим на схему в отчёте, чтобы результаты можно было привязать к плану. Где копать нельзя — под крыльцом, плиткой, у коммуникаций — дополняем шурфы георадарным обследованием.

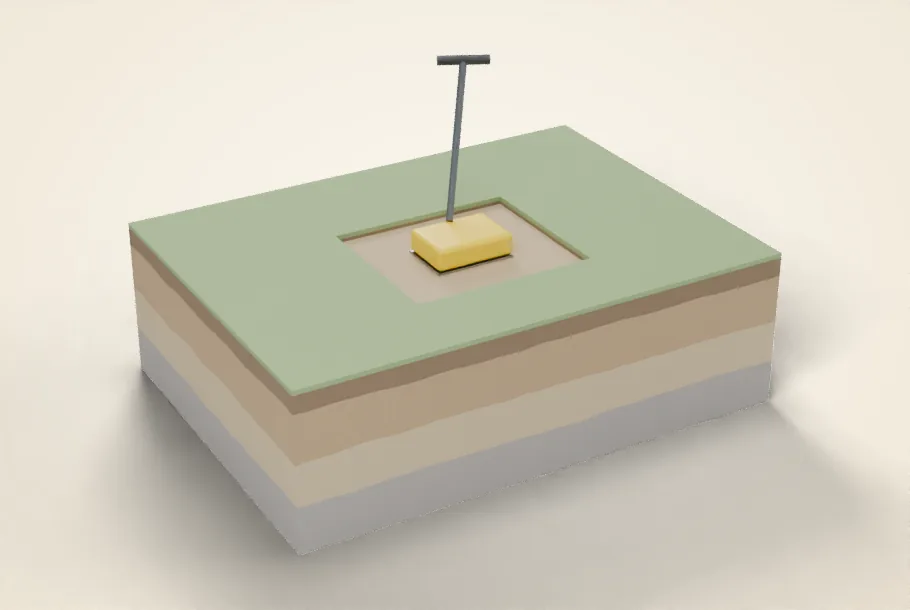

Засыпка шурфа
После замеров и фото шурф засыпают тем же грунтом послойно с уплотнением, чтобы у фундамента остался плотный грунт, а вода уходила от стены, вместо того чтобы скапливаться в рыхлой засыпке. Если найдены дефекты гидроизоляции, удобно отремонтировать её, пока шурф открыт. Порядок засыпки и восстановления покрытия согласуем с заказчиком заранее. Если по задаче нужно наблюдать за фундаментом дальше, шурф можно временно оставить открытым под защитой от воды, а засыпать после повторного осмотра. Фото открытого шурфа с линейкой остаются в отчёте и служат доказательством состояния фундамента на дату обследования.
Шурф или георадар: что выбрать
Шурф и георадар дополняют друг друга. Шурф даёт точную картину в одной точке: размеры, материал, грунт, гидроизоляцию — всё можно измерить и сфотографировать. Георадар даёт картину по всей длине фундамента, но без прямых замеров материала. Поэтому для большинства задач мы делаем один-два шурфа в ключевых местах и, если нужно, проходим остальной периметр георадаром. Такой подход экономит время и деньги заказчика, сохраняя полноту данных для выводов. Если на участке нельзя копать совсем, ограничиваемся осмотром, георадаром и вскрытием цоколя на небольшом участке.
Пример из практики
Пока фундамент открыт, многие дефекты видно без шурфов. При приёмке ленточного фундамента строящегося частного дома эксперт обнаружил повсеместный недолив бетона глубиной до 30 см и хаотично устроенные рабочие швы. Рекомендовано вырубить рыхлую неоднородную массу с сохранением арматурного каркаса и добетонировать ленту до проектной отметки. После обратной засыпки такие дефекты удаётся увидеть уже только в шурфе — поэтому при покупке готового дома шурфование особенно важно. Другие случаи — на странице примеры из практики.
Как проходит работа
- КонсультацияОбсуждаем задачу, смотрим фото, определяем места шурфов. Консультация бесплатная.
- ПодготовкаУточняем коммуникации на участке, согласуем места и покрытие.
- Отрывка шурфовВскрываем фундамент до подошвы и немного ниже, до грунта основания.
- Замеры и испытанияРазмеры, глубина, материал, прочность, армирование, гидроизоляция, грунт.
- ЗасыпкаПослойная засыпка с уплотнением.
- ОтчётСхема шурфов, фото, замеры, выводы и рекомендации.
Что вы получите
- схему расположения шурфов;
- эскизы сечений фундамента с размерами и глубиной заложения;
- фото каждого шурфа с линейкой;
- результаты испытаний материала, описание грунта и воды;
- выводы о соответствии проекту и нормам, рекомендации.
Что готовит заказчик
- проект или любые сведения о фундаменте;
- схему коммуникаций на участке;
- доступ к стенам дома, свободный от построек и мощения, или согласие на вскрытие покрытия.
Если коммуникации неизвестны, место шурфа выберем с запасом от вводов.
Стоимость
Стоимость рассчитаем по задаче: она зависит от числа и глубины шурфов, грунта, покрытия участка и необходимости лабораторных испытаний. После звонка и фото назовём состав работ, для сложных объектов — после выезда. Консультация бесплатная. Подробнее — цены.
Вопросы и ответы
Повредит ли шурф фундамент?
Шурф копаем аккуратно вдоль фундамента и засыпаем с уплотнением. При правильной работе фундамент остаётся в прежнем состоянии.
Кто копает шурф — вы или заказчик?
Возможны оба варианта. Шурф можем выкопать сами или по нашим указаниям — силами заказчика. Это обсуждаем на консультации.
Можно ли копать шурф зимой?
Можно, но мёрзлый грунт усложняет работу. Если задача срочная, выполняем шурфование и зимой.
Хватит ли одного шурфа?
Для небольшого однородного дома иногда достаточно одного шурфа. Если трещины в разных местах или фундамент неоднородный — нужно больше.
Можно ли обойтись без шурфа?
Частично — георадаром и осмотром цоколя. Но подошву и грунт надёжно видно только в шурфе.
