Георадарное обследование фундаментов

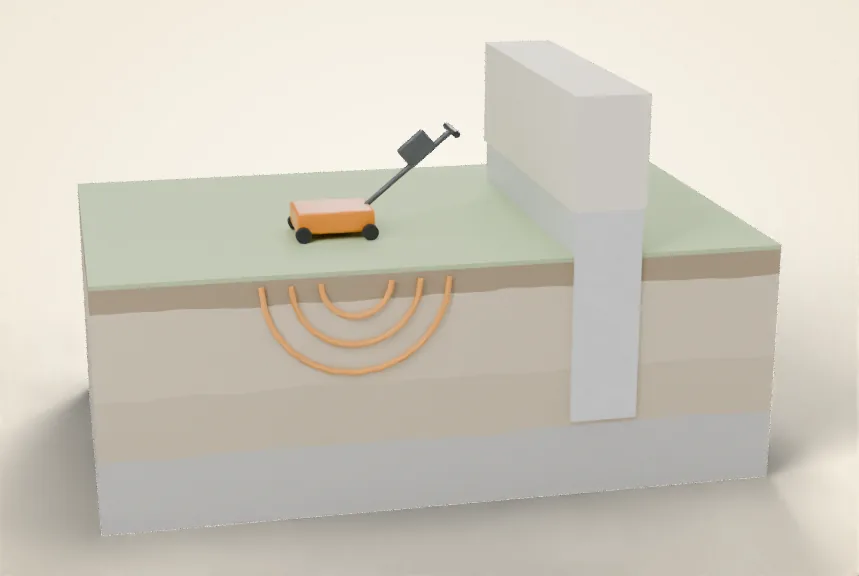

Георадар излучает в грунт короткие радиоимпульсы и принимает отражённый сигнал. Отражения возникают на границах материалов с разными свойствами: грунт и бетон, сухой и влажный слой, плотный грунт и пустота. Прибор записывает радарограмму — разрез по линии движения антенны. По ней эксперт видит, где проходят границы, где есть аномалии и где стоит вскрыть грунт для проверки.

«Стройэкспертиза» работает более 20 лет. В комплекте приборов — георадар «ЛОЗА-1». Георадарное обследование выполняем в составе обследования фундамента: оно помогает сократить число шурфов и найти скрытые дефекты основания. Выезжаем по Москве и Московской области, работаем по всей России.

Когда нужен георадар

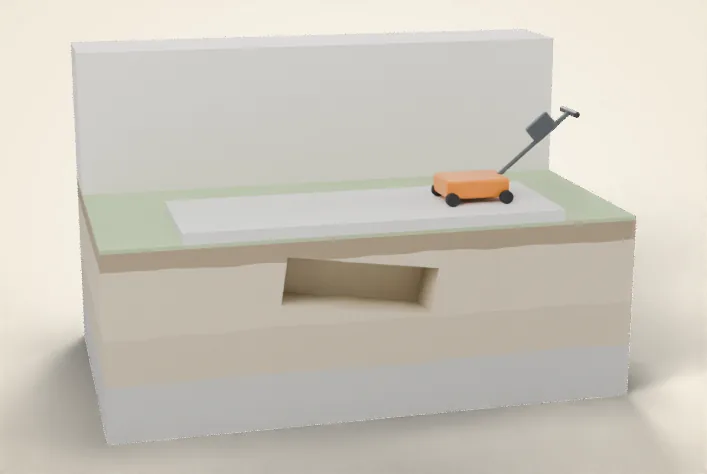

• под полом или отмосткой проседает покрытие, есть подозрение на пустоты;
• после протечки водопровода или канализации грунт мог вымыть;
• неизвестна глубина и ширина подошвы фундамента, документации нет;
• вскрывать грунт по всему периметру долго или невозможно: плитка, асфальт, пристройки;
• нужно понять границы слоёв грунта между шурфами и скважинами;
• требуется найти коммуникации и старые конструкции перед раскопкой.

Что показывает георадар

Георадар дает косвенные данные. Поэтому в ключевых точках результаты проверяем вскрытием: шурфом или ручным бурением. Такое сочетание дает надёжный результат при меньшем объёме земляных работ.

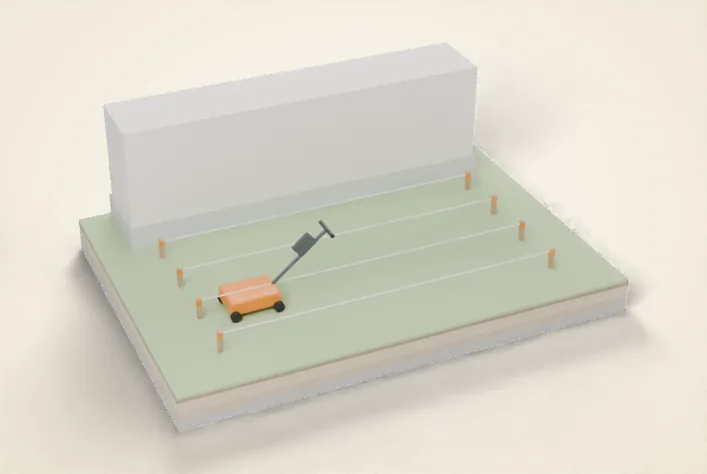

Сетка профилей

Перед сканированием размечаем профили — линии, по которым пойдёт антенна. Вдоль стен профили идут параллельно фундаменту, поперёк — от стены наружу. В зонах подозрения на пустоты сетку сгущаем. Каждый профиль привязываем к плану здания рулеткой и лазерным дальномером, чтобы аномалию можно было найти на месте. Если на участке есть препятствия — клумбы, крыльцо, пристройки, — профиль обходим или делим на участки и отмечаем это на схеме. Чем аккуратнее разметка, тем точнее потом совпадут аномалии на плане и контрольные вскрытия.

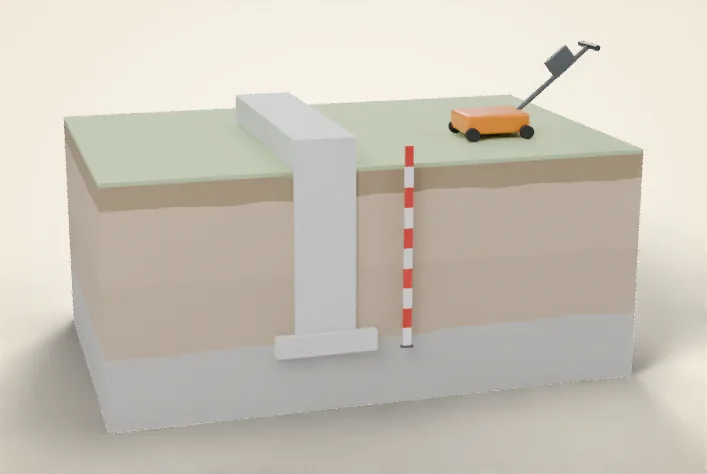

Глубина подошвы без сплошного вскрытия

Для старых домов и зданий без документации глубина заложения фундамента — главный вопрос. Его ответ нужен для расчёта нагрузок, надстройки, проверки на морозное пучение. Георадар показывает границу подошвы на профилях вдоль стен. Контрольный шурф в одной-двух точках подтверждает интерпретацию, и дальше по профилям видно, меняется ли глубина по длине здания. Подробнее о расчётной части — обследование с расчётом глубины заложения.

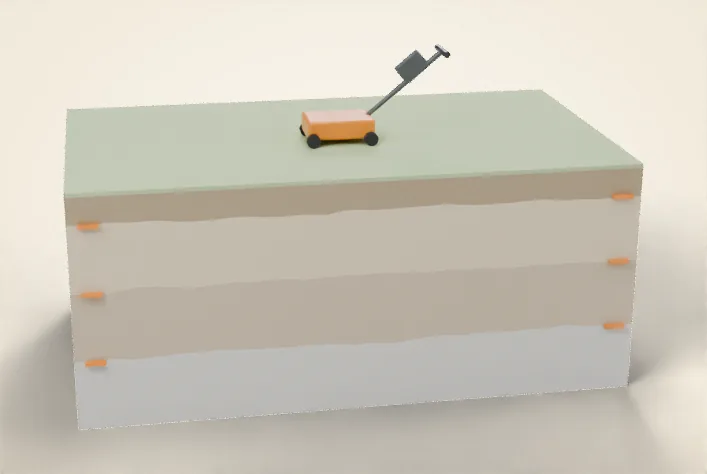

Границы слоёв грунта

Шурф или скважина дают разрез грунта в одной точке. Георадар позволяет проследить границы слоёв между такими точками: где насыпной слой толще, где под подошвой появляется линза слабого грунта, где выше вода. Свойства грунтов определяем по пробам, а георадар показывает, как слои распределены под зданием. Подробнее — обследование с анализом грунтов основания.

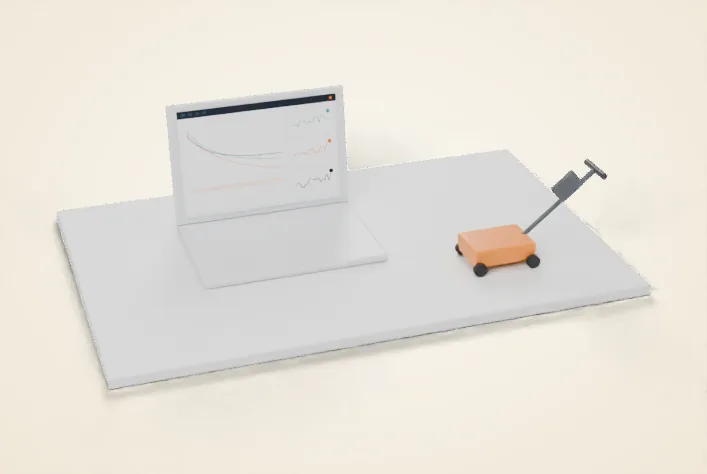

Обработка радарограмм

После выезда радарограммы обрабатываем: убираем помехи, выделяем отражения, отмечаем аномалии. Результаты сводим на план — зоны пустот, разуплотнений, границы подошвы и слоёв. В отчёт входят фрагменты радарограмм с пояснениями, план с аномалиями, результаты контрольных вскрытий и выводы. Обследование выполняем по ГОСТ 31937-2024 и СП 13-102-2003.

Как читать радарограмму

Радарограмма похожа на разрез, но читать её нужно с опытом. По горизонтали — путь антенны вдоль профиля, по вертикали — время прихода отражённого сигнала, которое пересчитывают в глубину. Скорость сигнала зависит от грунта: в сухом песке она одна, во влажной глине другая. Поэтому глубины уточняем по контрольному шурфу или известной конструкции — например, по подошве, открытой в одной точке.

Типичные картины такие:

• Гипербола — локальный объект: труба, камень, край пустоты, угол фундамента.
• Протяжённая граница — смена слоёв грунта или подошва фундамента.
• Хаотичные отражения — насыпь со строительным мусором или разуплотнённый грунт.
• Зона затухания — влажный глинистый грунт или обводнённый участок.

Одна и та же картина может иметь разные причины. Поэтому выводы строим на сопоставлении радарограмм, шурфов, осмотра и истории объекта.

Георадар и другие методы

Георадар хорошо дополняет классическое обследование. Визуальный осмотр и инструментальные замеры показывают состояние видимой части фундамента: трещины, отклонения, прочность бетона. Шурфы открывают подошву и грунт в отдельных точках. Георадар связывает эти точки между собой и показывает, что происходит под покрытием и между вскрытиями.

Поэтому план работ строим под задачу. Для поиска пустот под отмосткой главным будет сканирование и пара контрольных вскрытий. Для определения глубины фундамента старого дома — профили вдоль стен и контрольный шурф. Для оценки основания под надстройку — шурфы, пробы грунта и георадар для границ слоёв между ними. Состав работ согласуем на бесплатной консультации и фиксируем в договоре.

Где применяем георадар

Частные дома. Глубина ленты без документов, пустоты под отмосткой и полом после протечек, перед надстройкой мансарды или пристройкой.

Многоквартирные и общественные здания. Пустоты под полами подвалов, разуплотнения вдоль трасс коммуникаций, контроль основания перед ремонтом.

Промышленные объекты. Состояние основания под полами цехов и складов, поиск старых фундаментов и коммуникаций перед монтажом оборудования. Подробнее — проверка фундамента под монтаж оборудования.

Соседнее строительство. Контроль грунта у существующего здания при рытье котлована рядом.

Ограничения метода

Георадар — сильный, но небезупречный инструмент. На качество данных влияют:

• влажные глины, которые быстро поглощают сигнал;
• металлические сетки и арматура в покрытии;
• щебень, строительный мусор и неоднородная насыпь;
• плотная застройка, ограничивающая проход антенны.

До выезда обсуждаем задачу и условия. Если георадар даст мало информации, предложим другой способ: шурфы, ручное бурение, инструментальное обследование.

Что дальше после сканирования

Если георадар нашёл пустоты или разуплотнения, выясняем причину: протечка, вымывание грунта, просадка насыпи, старая выработка. Затем предлагаем меры: заполнение пустот, ремонт коммуникаций, восстановление отмостки, усиление основания. Если аномалий нет, это тоже результат — можно планировать работы без лишних вскрытий.

Что вы получите

• план участка или здания с профилями сканирования;
• план аномалий: пустоты, разуплотнения, обводнённые зоны;
• оценку глубины подошвы и границ слоёв по профилям;
• фрагменты радарограмм с пояснениями;
• результаты контрольных шурфов и бурения;
• выводы о причинах аномалий и рекомендации по мерам.

Как проходит работа

1. ЗаявкаОбсуждаем задачу, условия на участке и доступ.
2. ДоговорФиксируем объём, сроки и состав отчёта.
3. ВыездРазмечаем профили, сканируем, выполняем контрольные вскрытия.
4. РасчётОбрабатываем радарограммы, сопоставляем со шурфами.
5. ЗаключениеВыдаём план аномалий, фрагменты радарограмм и выводы.

Больше обезличенных выдержек из заключений — на странице примеры из практики.

Стоимость и сроки

Стоимость зависит от площади сканирования, числа профилей и контрольных вскрытий. Рассчитаем по задаче после консультации — она бесплатная. Сроки фиксируем в договоре.
