Обследование столбчатого фундамента

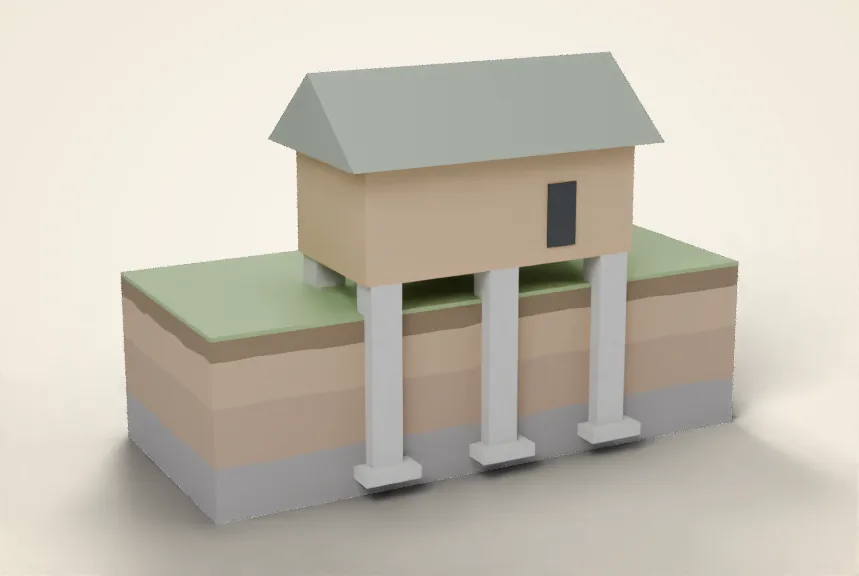

Столбчатый фундамент ставят под лёгкие дома, бани, веранды, хозяйственные постройки и пристройки. Он дешевле ленты, быстро строится и хорошо работает на прочных грунтах. Слабые места у него тоже свои: столбы стоят отдельно друг от друга, и каждый из них «живёт» в грунте самостоятельно. Если хотя бы один столб поднимет пучением или он осядет, по дому пойдут перекосы, двери начнут заедать, а пол — скрипеть и уходить в уклон.

«Стройэкспертиза» обследует столбчатые фундаменты из бетона, железобетона, кирпича и блоков, с монолитным ростверком и с деревянной обвязкой. Мы определяем, сколько столбов, как они заложены, в каком они состоянии, как распределяется нагрузка, и выдаём отчёт с причинами дефектов и рекомендациями.

Когда нужно обследование

Что проверяем

1. КонсультацияПо фото и описанию эксперт оценит задачу и назовёт состав работ.
2. ОсмотрОбходим постройку, осматриваем подполье, обвязку, ростверк, столбы.
3. Обмер и нивелированиеСнимаем отметки верха столбов и обвязки, строим схему смещений.
4. ШурфВскрываем один-два характерных столба до подошвы, смотрим грунт.
5. ПриборыПроверяем прочность бетона и армирование.
6. ОтчётОписываем причины, категорию состояния и варианты ремонта или усиления.

Морозное пучение и выпор столбов

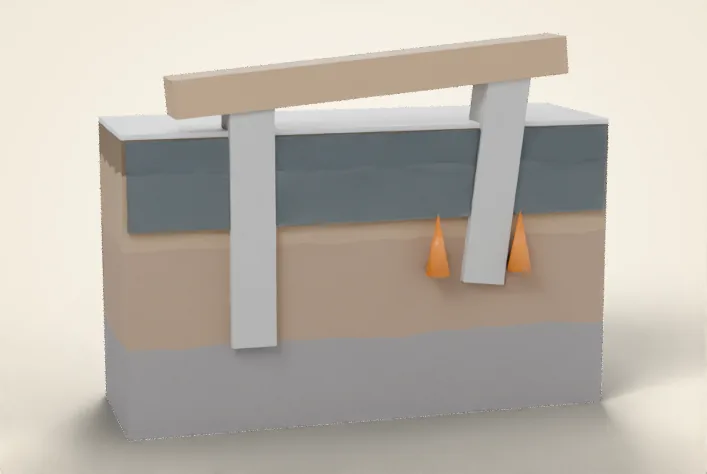

Главная беда столбчатых фундаментов — морозное пучение. Глина и суглинок, насыщенные водой, при замерзании увеличиваются в объёме и давят на столб снизу и по боковой поверхности. Если столб заложен выше границы промерзания, его поднимает целиком. Если глубже, но поверхность столба шероховатая и без обсыпки, грунт «прихватывает» столб сбоку и вытягивает вверх. Весной грунт оттаивает, но столб на место возвращается редко: под подошву затекает грунт.

При обследовании мы ищем следы пучения: разную высоту соседних столбов, зазор между столбом и обвязкой, наклон столбов наружу, трещины в ростверке у опор. В шурфе смотрим, на какой глубине подошва и какой грунт под ней, есть ли песчаная подушка и обсыпка. Подробнее о том, как связаны глубина заложения и промерзание, — на странице определение глубины заложения фундамента.

Крен и смещение столбов

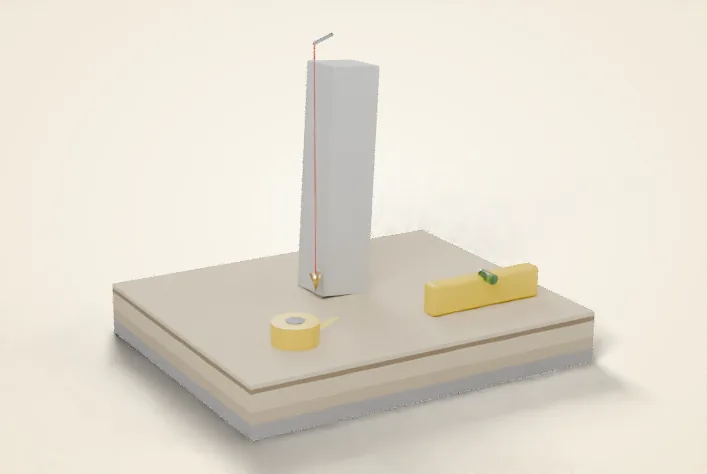

Каждый столб проверяем на вертикальность и снимаем отметку его верха. По результатам строим схему: какие столбы поднялись, какие осели, куда наклонены. Схема сразу показывает картину: если поднялись угловые столбы с северной стороны, причина почти наверняка в пучении; если осели столбы под печью или под тяжёлой стеной, вероятна перегрузка. Во втором случае дополнительно выполняем расчёт нагрузок на фундамент, чтобы проверить давление под подошвой каждого столба.

Ростверк и обвязка

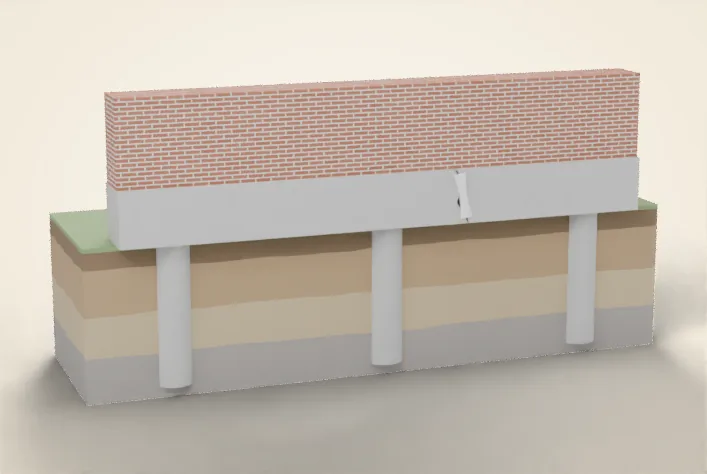

Столбы связывает ростверк — монолитная балка, или обвязка — деревянный брус и металлическая балка. Через неё нагрузка от стен передаётся на столбы. Мы проверяем трещины и прогибы ростверка, его армирование и опирание на столбы, состояние гидроизоляции между столбом и обвязкой. У деревянной обвязки смотрим гниль, поражение жуками, качество узлов. Если в ростверке есть трещины, ставим маяки ЗИ-2.1 и, при необходимости, наблюдаем их раскрытие. Подробнее — экспертиза трещин в фундаменте.

Кирпичные и бутовые столбы старых домов

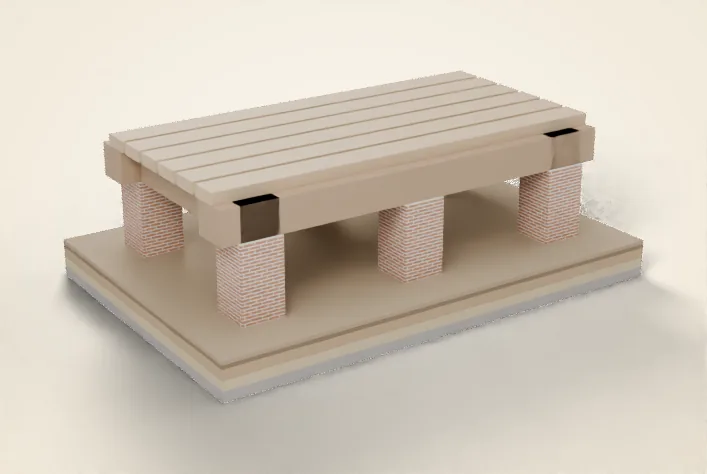

Под многими дачами и старыми деревянными домами стоят кирпичные столбы. Кирпич в грунте и у земли постоянно намокает, промерзает и разрушается: раствор выветривается, лицевой слой отслаивается, столб «худеет». Мы оцениваем степень разрушения кирпича и раствора, сечение столба, его опирание на грунт. Для бутовых столбов и лент старых домов подойдёт отдельная услуга — обследование бутового фундамента.

Усиление столбчатого фундамента

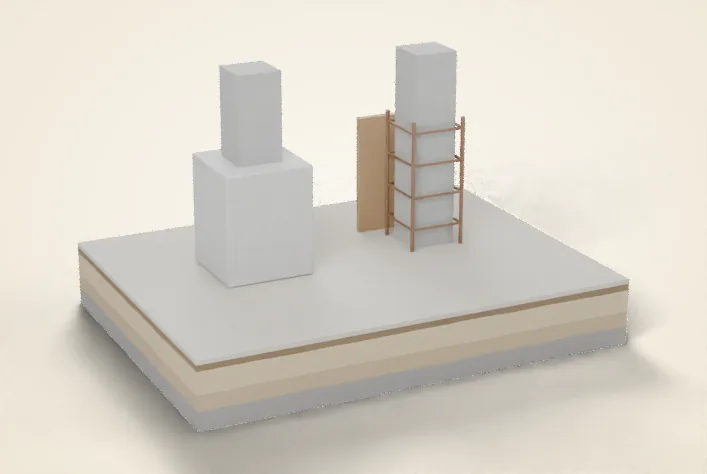

По итогам обследования предлагаем решения. Если столб разрушен, его заменяют или усиливают железобетонной обоймой. Если столбы поднимает пучением, помогают обсыпка непучинистым грунтом, утепление по периметру, водоотвод и дренаж. Если столбов мало или они перегружены, добавляют промежуточные опоры или переводят дом на ленту и сваи. Варианты сравниваем по надёжности и бюджету, а проект усиления выполняет проектировщик по нашему отчёту.

Типичные ошибки при устройстве столбов

По опыту обследований, большинство проблем столбчатых фундаментов заложено ещё при строительстве:

• столбы заложены выше глубины промерзания на пучинистом грунте, без песчаной подушки и обсыпки;
• шаг столбов слишком большой для веса стен, обвязка прогибается между опорами;
• столбы из пустотелого блока или силикатного кирпича в постоянно влажном грунте;
• нет гидроизоляции между столбом и деревянной обвязкой, брус гниёт в месте опирания;
• бетон залит в трубу или в рукав без вибрирования, внутри пустоты и раковины;
• вода с кровли сбрасывается прямо к столбам, отмостки и водоотвода нет.

Каждую из этих ошибок можно выявить при обследовании и учесть в рекомендациях.

Примеры из практики

Что вы получите

• схему расстановки столбов с отметками и направлениями смещений;
• результаты шурфов: глубина заложения, подошва, грунт;
• результаты проверки прочности бетона и армирования;
• ведомость дефектов с фото;
• категорию технического состояния по ГОСТ 31937-2024;
• причины перекосов и рекомендации по ремонту или усилению.

Стоимость и сроки

Цена зависит от размеров постройки, числа столбов, необходимости шурфов и приборных проверок, вида документа. Стоимость рассчитаем по задаче: после звонка и фото, для сложных объектов — после выезда. Консультация бесплатная. Выезд на баню или небольшой дом обычно укладывается в один день, срок отчёта уточним по задаче.
