Приборы для обследования фундаментов

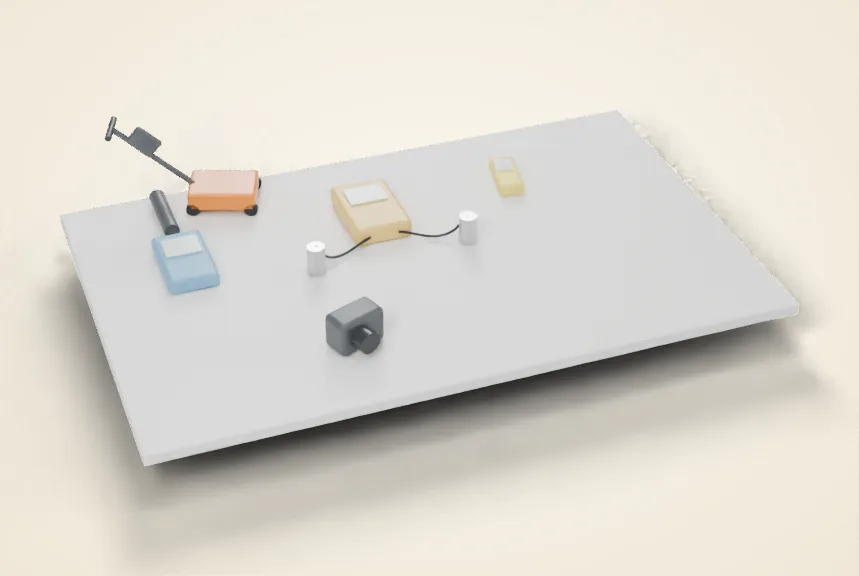

Выводы о фундаменте убедительны, когда они опираются на измерения. Визуальный осмотр показывает трещины и сколы, но прочность бетона, армирование, отклонения от вертикали и отметки можно установить только приборами. На этой странице — приборы, которыми эксперты «Стройэкспертизы» обследуют фундаменты. Все приборы имеют поверку, их перечень и методы указываем в каждом акте, отчёте и заключении.

Состав приборов на конкретном объекте подбираем под задачу: для приёмки нового фундамента важны прочность бетона и геометрия, для старого дома — трещины, влажность и состояние кладки, для фундамента под оборудование — отметки, анкеры и вибрация.

Прочность и однородность бетона

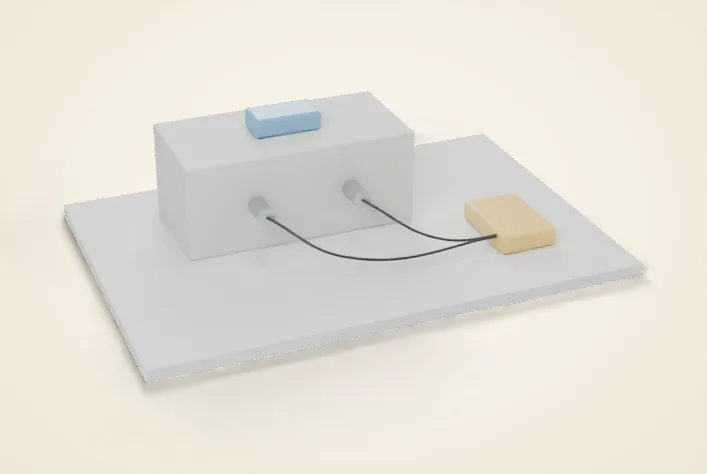

• Измеритель прочности бетона ИПС-МГ4.01 — метод ударного импульса. Быстрая оценка прочности бетона на многих участках по ГОСТ 22690.
• Ультразвуковой тестер «ПУЛЬСАР» и ультразвуковой тестер — скорость ультразвука в бетоне по ГОСТ 17624: прочность, однородность, скрытые пустоты и рыхлые зоны.
• Ультразвуковой толщиномер Булат 1S — толщина металлических элементов, закладных деталей и опорных пластин.

Результаты обрабатываем и оцениваем класс бетона по ГОСТ 18105. Когда нужна прямая проверка, отбираем керны и передаём их на испытания в лабораторию по договору. Подробнее — обследование фундамента с лабораторными исследованиями.

Армирование и скрытые элементы

• Измеритель параметров армирования ИПА-МГ4 — расположение и диаметр арматуры, толщина защитного слоя бетона.
• Детектор Bosch D-tect 150 SV — поиск арматуры, металла, коммуникаций и пустот в стенах и плитах перед вскрытием.
• Набор ВИК «НТЦ Эксперт» — визуально-измерительный контроль: шаблоны, лупы, щупы, штангенциркуль для замеров дефектов, сварных швов и коррозии.

Геометрия, отметки и оси

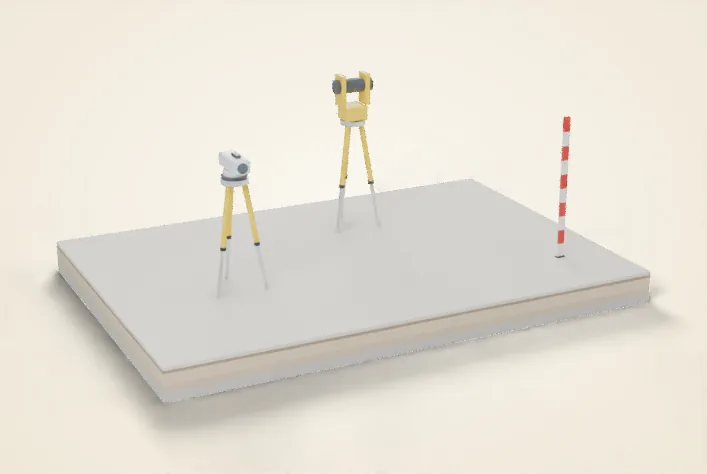

• Теодолит 3Т5КП — углы, разбивка осей, отклонения от вертикали.
• Лазерный нивелир Bosch GLL 3-80 и лазерный уровень ADA CUBE 2-360 — отметки, горизонтальность, ровность поверхностей.
• Цифровой уклономер Bosch GIM 60L и лазерный угломер Condtrol A-Tronix — уклоны и углы элементов.
• Лазерные дальномеры Leica Disto D5, DISTO classic, DISTO lite — размеры фундаментов, котлованов, помещений.
• Рулетка геодезическая 50 м и рулетка 10 м FISCO (поверенная) — линейные размеры и привязки.

Трещины

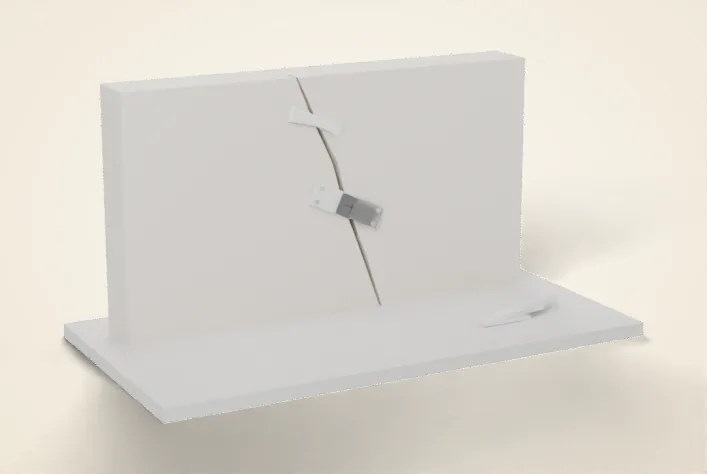

• Маяки для наблюдения за трещинами ЗИ-2.1 — фиксируют изменение ширины раскрытия трещины во времени.
• Щелемеры и гипсовые маяки — для наглядного контроля на стенах и цоколе.

Маяк ставим с датой и номером, фотографируем, при повторных осмотрах сравниваем. Подробнее — экспертиза фундамента с анализом трещин.

Влажность, тепло и гидроизоляция

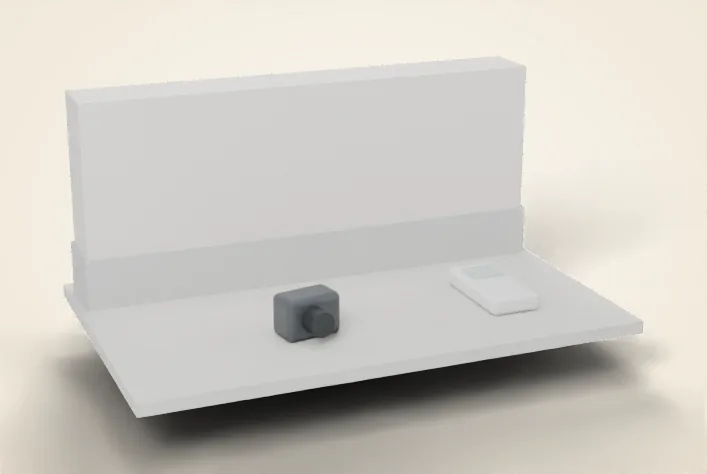

• Влагомер МГ4Б — влажность бетона, кирпича, кладки фундамента и стен подвала.
• Тепловизор InfraCAM — температурные аномалии: намокание, мостики холода, места протечек.
• Измеритель теплового потока ИТП-МГ4 «Поток» — теплозащита ограждающих конструкций цоколя и подвала.
• Термогигрометр RGK TH-30, электронный термометр-гигрометр, ИК-термометр — условия в подвале и подполье.
• Термоанемометр Testo 405 — скорость воздуха в продухах и вентиляции подполья.
• Люксметр ТКА-ЛЮКС — освещённость в подвалах и технических помещениях.
• Толщиномер ЛКП ТМ-4 — толщина защитных покрытий металлических элементов.

Георадар

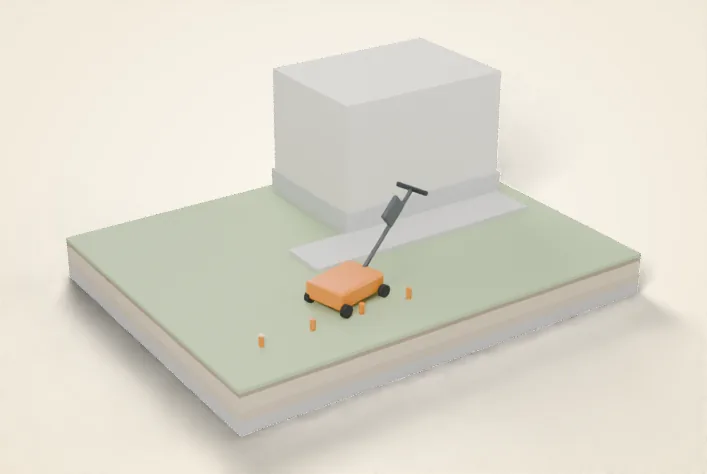

Георадар «ЛОЗА-1» — неразрушающее зондирование грунта и конструкций. Помогает оценить положение подошвы фундамента, найти пустоты, промоины, неоднородности грунта и коммуникации, выбрать места для шурфов. Георадар дополняет шурфы и изыскания, а результаты интерпретирует эксперт с учётом данных вскрытий.

Вибрация и шум

• Портативный измеритель вибрации Мегеон 09630 — вибрация фундаментов под оборудованием и от соседних работ.
• Шумомер-анализатор спектра, виброметр ОКТАВА-110А — спектр вибрации и шума, сравнение с допустимыми уровнями.

Подробнее — проверка фундамента под монтаж оборудования.

Сводная таблица

Поверка и достоверность измерений

Результат измерения имеет вес, только если прибор исправен и поверен. Все приборы имеют поверку. Кроме поверки, на объекте соблюдаем методику: для бетона — число участков и замеров по ГОСТ 22690 и ГОСТ 17624, подготовка поверхности, учёт влажности и возраста бетона; для геометрии — повторные отсчёты и контроль от двух точек; для трещин — маркировка маяков и фото с масштабом.

Косвенные методы требуют привязки. Поэтому на ответственных объектах сочетаем приборы: ударный импульс и ультразвук проверяем по кернам, данные георадара — шурфом, тепловизионную съёмку — влагомером. Так выводы в акте или заключении опираются на несколько независимых измерений.

Как приборы работают на объекте

1. Осмотр. Эксперт осматривает фундамент и намечает участки для измерений.
2. Геометрия. Снимает размеры, отметки, вертикальность, привязывает дефекты к осям.
3. Бетон и арматура. Испытывает бетон на выбранных участках, проверяет защитный слой и армирование.
4. Трещины и влага. Измеряет трещины, ставит маяки, проверяет влажность и тепловые аномалии.
5. Обработка. Сводит результаты в таблицы, сравнивает с проектом и нормами.
