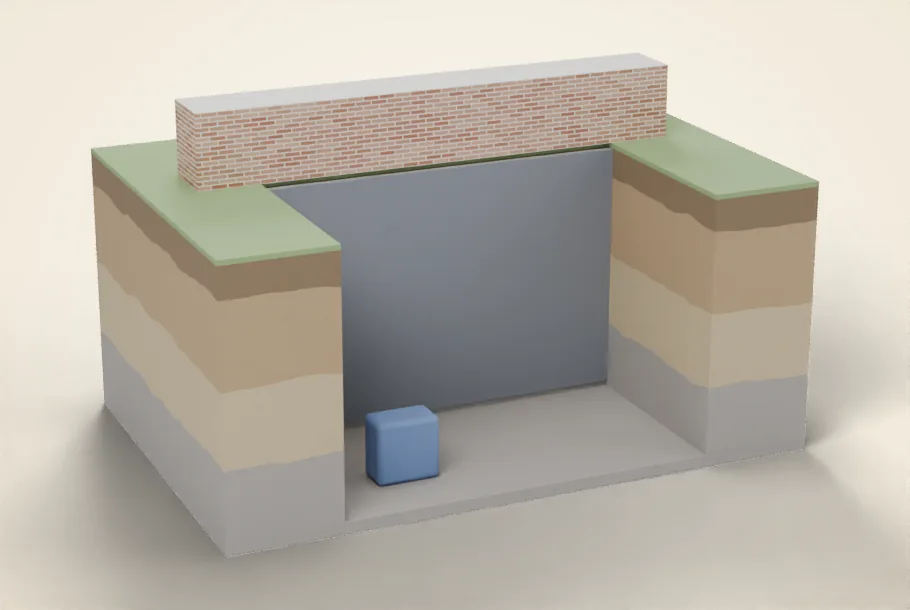

Объект строительного обследования: ленточный фундамент
Адрес объекта строительной экспертизы: Московская область
Цель обследования: оценка технического состояния ленточного монолитного железобетонного фундамента.

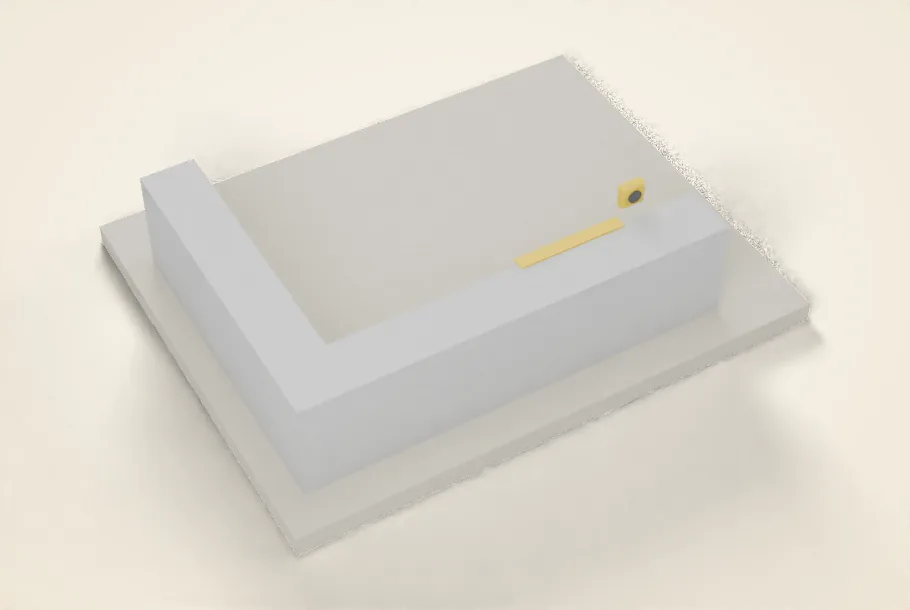

Технические средства контроля, используемые на объекте: лазерный дальномер DISTO classic/lite, цифровая фотокамера «Canon», рулетка метрическая ГОСТ 7502 98, ультразвуковой тестер, лазерный нивелир.
При осмотре и составлении экспертного заключения использовались следующие нормативные документы:
СНиП 3.03.01-87 Несущие и ограждающие конструкции
Вид документа:
Постановление Госстроя СССР от 04.12.1987 N 280
СНиП от 04.12.1987 N 3.03.01-87
Строительные нормы и правила РФ
Принявший орган: Госстрой СССР
Статус: Действующий
Тип документа: Нормативно-технический документ
Дата начала действия: 01.07.1988
Опубликован: Официальное издание, Минстрой России, — М.: ГП ЦПП, 1996 год
СП 13-102-2003 Правила обследования несущих строительных конструкций зданий и сооружений
Вид документа:
Постановление Госстроя России от 21.08.2003 N 153
Свод правил (СП) от 21.08.2003 N 13-102-2003
Своды правил по проектированию и строительству
Принявший орган: Госстрой России
Статус: Действующий
Тип документа: Нормативно-технический документ
Дата начала действия: 21.08.2003
Опубликован: официальное издание, М.: Госстрой России, ГУП ЦПП, 2003 год
Классификатор основных видов дефектов в строительстве и промышленности строительных материалов
Вид документа:
Приказ Главгосархстройнадзора России от 17.11.1993
Нормы, правила и нормативы органов государственного надзора
Принявший орган: Главгосархстройнадзор России
Статус: Действующий
Тип документа: Нормативно-технический документ
Опубликован: Официальное издание
ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений
Вид документа:
Постановление Минстроя России от 20.04.1995 N 18-38
ГОСТ от 17.11.1994 N 26433.2-94
Принявший орган: Госархстройнадзор РСФСР, МНТКС
Статус: Действующий
Тип документа: Нормативно-технический документ
Дата начала действия: 01.01.1996
Опубликован: Официальное издание, М.: ИПК издательство стандартов, 1996 год
ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности
Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 26.12.87 № 67.
ГОСТ от 26.12.1987 N 17624-87.
Статус: Действующий.
Тип документа: Нормативно-технический документ.
Дата начала действия: 01.01.1988
ГОСТ 18105-86 Бетоны. Правила контроля прочности
Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 13.08.86 N 108.
ГОСТ от 13.08.1986 N 18105-86.
Статус: Действующий.
Тип документа: нормативно-технический документ.
Дата начала действия: 01.01.1987
Приведенные и использованные при составлении заключения правовые и нормативно-технические ссылки даны на основании действующих документов приведенных в специализированной справочной системе «Стройэксперт-кодекс» и «Стройтехнолог».
Лицензия на ПК КОДЕКС для Windows (сетевой вариант) зарегистрирована на ЗАО «Независимое агентство строительных экспертиз».
Общие положения
Техническое обследование объекта Заказчика осуществлено с целью оценки технического состояния фундамента.
Основанием для проведения технического обследования служит Договор о проведении строительной экспертизы, в котором указываются цель обследования и перечень работ, которые необходимо выполнить.
При выполнении работ по обследованию проводился учет полученных данных, фотофиксация дефектов.
Результаты обследования, послужившие основой для настоящего заключения, приведены по состоянию на 05 июня 2012 г.
Диагностическое обследование ленточного фундамента
Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:
- подготовка к проведению обследования;
- предварительное (визуальное) обследование;
- детальное (инструментальное) обследование.
В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.
Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).
Экспертом произведено диагностическое обследование конструкций фундамента с определением качества выполненных строительных работ в соответствии с нормативными требованиями. Обследование производилось методом измерительного контроля качества выполненных работ.
Характеристика объекта строительной экспертизы

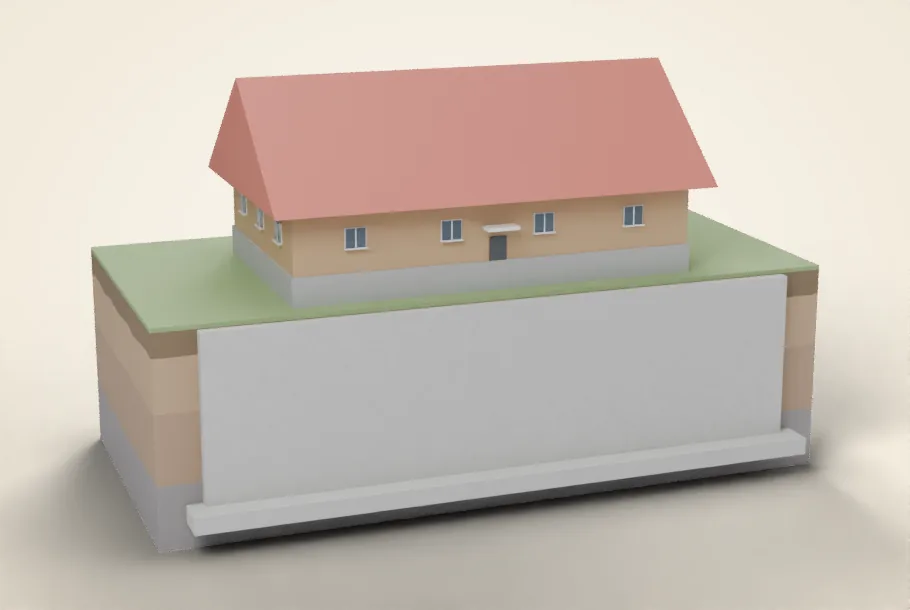

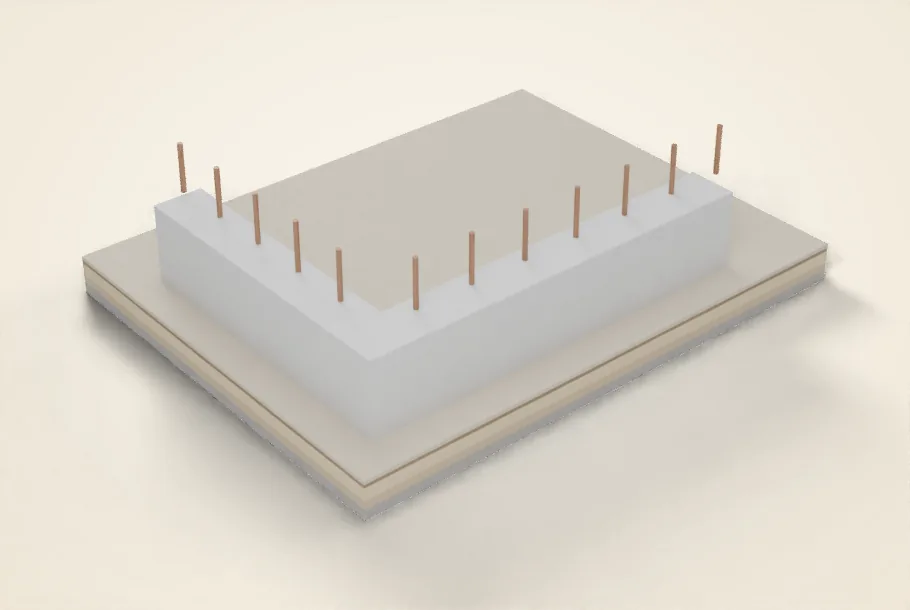

Объект представляет собой ленточный монолитный железобетонный фундамент.
При оценке качества выполненных строительно-монтажных работ по возведению фундамента установлено:
В ходе обследования конструкций монолитного железобетонного фундамента не выявлено участков с наличием недоливов, раковин, пор и посторонних включений.
 |
 |
В ходе обследования конструкций монолитного железобетонного фундамента не выявлено участков с наличием неоднородности бетона.
 |
 |
Комментарий экспертизы строительной экспертизы
Установленный фундамент выполнен в соответствии с требованиями СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Основные положения. п. 8.1.4 «Укладку и уплотнение бетона следует выполнять таким образом, чтобы можно было гарантировать в конструкциях достаточную однородность и плотность бетона, отвечающих требованиям, предусмотренным для рассматриваемой строительной конструкции».
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является значительным.
<td «38» >№№ п/п <td «236» >Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты<td «137» >Классификация дефектов по ГОСТ 15467-79<td «137» >Метод определения дефектов<td «38» >1<td «236» >2<td «137» >3<td «137» >4<td «38» >55<td «236» >Бетонные поверхности имеют раковины, поры и обнажения арматуры<td «137» >Значительный<td «137» >Визуальный осмотр
Экспертное мнение
Отсутствие дефектов фундамента согласно экспертному мнению является следствием соблюдения технологий проведения бетонных работ и выражается в достаточном вибрировании.

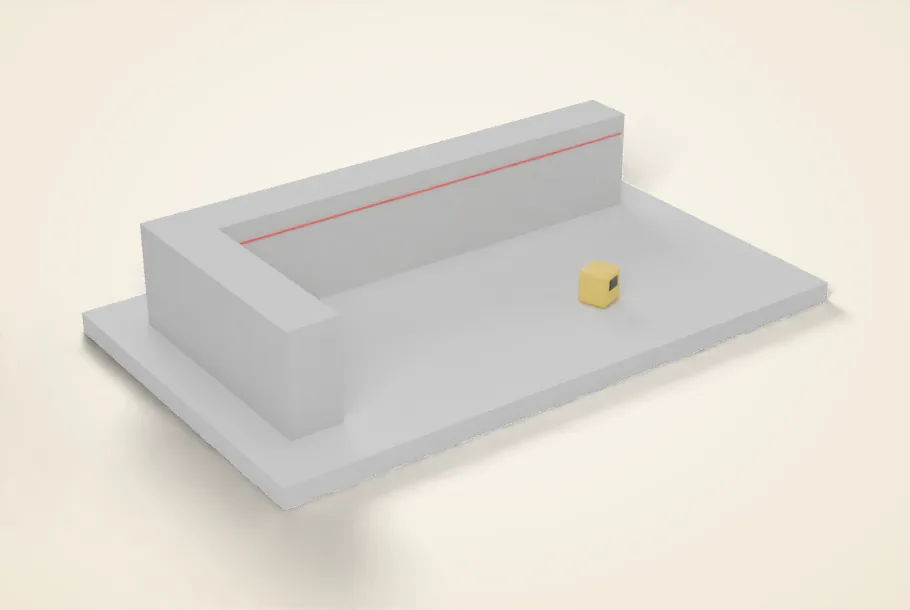

В ходе обследования бетонных монолитных конструкций экспертом произведена геодезическая съемка фундамента. В результате произведенной съемки установлено, что отклонения отсутствуют. Геометрические параметры фундамента в целом совпадают с размерами, указанными в проекте, однако имеются отдельные несовпадения ширины фундаментной ленты (29-31 см, тогда как по проекту 30 см). Данные несовпадения являются несущественными.
Комментарий строительной экспертизы
Фундамент выполнен в соответствии с требованиями СНиП 3.03.01-87 «Несущие и ограждающие конструкции», п. 2.113, согласно которым:
ПРИЕМКА БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ ИЛИ ЧАСТЕЙ СООРУЖЕНИЙ
2.113. Требования, предъявляемые к законченным бетонным и железобетонным конструкциям или частям сооружений, приведены в табл. 11.
Таблица 11
<td «200» >Параметр <td «79» >Предельные отклонения<td «141» >Контроль (метод, объем, вид регистрации)<td «200» >1. Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для:<td «79» ><td «141» >
<td «200» >фундаментов<td «79» >20 мм<td «141» >Измерительный,<td «200» >стен и колонн, поддерживающих монолитные покрытия и перекрытия<td «79» >15 мм
<td «141» >каждый конструктивный элемент, журнал работ<td «200» >стен и колонн, поддерживающих сборные балочные конструкции<td «79» >10 мм<td «141» >То же<td «200» >стен зданий и сооружений, возводимых в скользящей опалубке, при отсутствии промежуточных перекрытий<td «79» >1/500 высоты сооружения, но не более100 мм<td «141» >Измерительный, всех стен и линий их пересечения, журнал работ<td «200» >стен зданий и сооружений, возводимых в скользящей опалубке, при наличии промежуточных перекрытий
<td «79» >1/1000 высоты сооружения, но не более 50 мм<td «141» >То же
<td «200» >2. Отклонение горизонтальных плоскостей на всю длину выверяемого участка<td «79» >20 мм
<td «141» >Измерительный, не менее 5 измерений на каждые 50 100 м, журнал работ<td «200» >3. Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей<td «79» >5 мм
<td «141» >То же
<td «200» >4. Длина или пролет элементов<td «79» >±20 мм
<td «141» >Измерительный, каждый элемент, журнал работ<td «200» >5. Размер поперечного сечения элементов<td «79» >+6 мм;3 мм<td «141» >То же
<td «200» >6. Отметки поверхностей и закладных изделий, служащих опорами для стальных или сборных железобетонных колонн и других сборных элементов<td «79» >5 мм
<td «141» >Измерительный, каждый опорный элемент, исполнительная схема<td «200» >7. Уклон опорных поверхностей фундаментов при опирании стальных колонн без подливки<td «79» >0,0007<td «141» >То же, каждый фундамент, исполнительная схема<td «200» >8. Расположение анкерных болтов:<td «79» >
<td «141» >
<td «200» >в плане внутри контура опоры<td «79» >5 мм<td «141» >То же, каждый<td «200» >» вне » «<td «79» >10 мм<td «141» >фундаментный болт,<td «200» >по высоте<td «79» >+20 мм<td «141» >исполнительная схема<td «200» >9. Разница отметок по высоте на стыке двух смежных поверхностей<td «79» >3 мм<td «141» >То же, каждый стык, исполнительная схема
В ходе обследования конструкций монолитного железобетонного фундамента установлены прочностные характеристики.
 |
 |
 |
 |
ИЗМЕРЕНИЕ ФАКТИЧЕСКОЙ ПРОЧНОСТИ БЕТОНА НА СЖАТИЕ
Согласно Техническим условиям БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ
ПРИЛОЖЕНИЕ 1
СООТНОШЕНИЕ МЕЖДУ КЛАССАМИ БЕТОНА ПО ПРОЧНОСТИ НА СЖАТИЕ И РАСТЯЖЕНИЕ И МАРКАМИ
Таблица 6
<td «112» >Класс бетона по прочности<td «128» >Средняя прочность бетона<td «128» >Ближайшая марка бетона по прочности, М<td «176» >Отклонение ближайшей марки бетона от средней прочности класса, %<td «544» colspan=»4″ >* Средняя прочность бетона рассчитана при коэффициенте вариации V, равном 13,5%, и обеспеченности 95% для всех видов бетонов, а для массивных гидротехнических конструкций при коэффициенте вариации V, равном 17%, и обеспеченности 90%.<td «544» colspan=»4″ >Сжатие<td «112» >В3,5<td «128» >45,8<td «128» >M50<td «176» >+9,2<td «112» >B5<td «128» >65,5<td «128» >M75<td «176» >+14,5<td «112» >B7,5<td «128» >98,2<td «128» >M100<td «176» >+1,8<td «112» >B10<td «128» >131,0<td «128» >M150<td «176» >+14,5<td «112» >B12,5<td «128» >163,7<td «128» >M150<td «176» >-8,4<td «112» >B15<td «128» >196,5<td «128» >M200<td «176» >+1,8<td «112» >B20<td «128» >261,9<td «128» >M250<td «176» >-4,5<td «112» >B22,5<td «128» >294,7<td «128» >M300<td «176» >+1,8<td «112» >B25<td «128» >327,4<td «128» >M350<td «176» >+6,9<td «112» >B27,5<td «128» >360,2<td «128» >M350<td «176» >-2,8<td «112» >B30<td «128» >392,9<td «128» >M400<td «176» >+1,8<td «112» >B35<td «128» >458,4<td «128» >M450<td «176» >-1,8<td «112» >B40<td «128» >523,9<td «128» >M550<td «176» >+5,0<td «112» >B45<td «128» >589,4<td «128» >M600<td «176» >+1,8<td «112» >B50<td «128» >654,8<td «128» >M700<td «176» >+6,9<td «112» >B55<td «128» >720,3<td «128» >M700<td «176» >-2,8<td «112» >B60<td «128» >785,8<td «128» >M800<td «176» >+1,8<td «112» >B65<td «128» >851,3<td «128» >M900<td «176» >+5,7<td «112» >B70<td «128» >916,8<td «128» >M900<td «176» >-1,8<td «112» >B75<td «128» >982,3<td «128» >M1000<td «176» >+1,8<td «112» >B80<td «128» >1047,7<td «128» >M1000<td «176» >-4,6

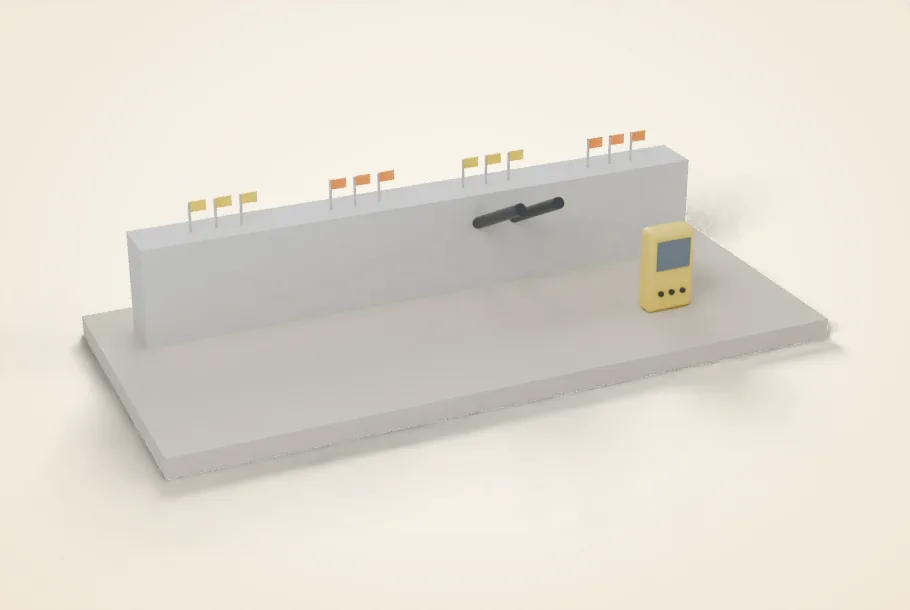

Экспертом произведены измерения скорости распространения ультразвука в бетоне для определения средней прочности на сжатие, класса и марки бетона.
Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».
По выполненным измерениям произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие.
Результаты занесены в Таблицу №1.
Таблица №1
<td «72» >№участказамеров<td «252» >Скорость распространенияультразвука на участках
<td «156» >Ближайший класс бетона по прочностина сжатие
<td «132» >Марка бетона по прочностина сжатие
<td «72» >1.1<td «252» >3390 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >1.2<td «252» >3450 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >1.3<td «252» >3490 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >
<td «252» >
<td «156» >
<td «132» >
<td «72» >2.1<td «252» >3700 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >2.2<td «252» >3600 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >2.3<td «252» >3640 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >
<td «252» >
<td «156» >
<td «132» >
<td «72» >3.1<td «252» >3690 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >3.2<td «252» >3620 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >3.3<td «252» >3630 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >
<td «252» >
<td «156» >
<td «132» >
<td «72» >4.1<td «252» >3890 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >4.2<td «252» >3680 м/с<td «156» >В 22,5<td «132» >М 300<td «72» >4.3<td «252» >3660 м/с<td «156» >В 22,5<td «132» >М 300
По результатам ультразвукового обследования марка бетона по прочности составила М 300. Данные показатели не менее заявленных.
По результатам экспертизы экспертом определено техническое состояние фундамента в целом.
ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
В зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций оценивается по следующим категориям (см. Гл. 3 «Термины и определения» СП 13-102-2003):
- Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.
- Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.
- Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.
- Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
- Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).
На основании данных, полученных в результате обследования, техническое состояние несущих и ограждающих конструкций фундамента, в соответствии с положениями СП 13-102-2003, оценивается как исправное состояние.
Экспертное заключение по обследованию ленточного фундамента
Цель обследования проведения строительного обследования: оценка технического состояния ленточного монолитного железобетонного фундамента.
Ответ строительной экспертизы: на основании данных, полученных в результате обследования, техническое состояние несущих и ограждающих конструкций фундамента, в соответствии с положениями СП 13-102-2003, оценивается как исправное состояние. Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.
