Геометрия фундамента — основа всего дома. Если лента залита с перекосом, диагонали разные, а верх «гуляет» по высоте, ошибки перейдут на стены, перекрытия и кровлю: придётся выравнивать кладку раствором, подрезать плиты, подгонять стропила. Чем раньше найдено отклонение, тем дешевле его исправить. Лучшее время для проверки — после бетонирования и распалубки, до начала кладки стен.
«Стройэкспертиза» выполняет осмотр нового фундамента с проверкой диагоналей и геометрии. Измеряем размеры и диагонали лазерным дальномером Disto и рулеткой, отметки верха — нивелиром, вертикальность — уровнем и отвесом, местные неровности — двухметровой рейкой. Попутно осматриваем бетон на дефекты. Работаем более 20 лет, выезжаем по Москве и Московской области.
Когда нужна проверка геометрии
- Приёмка фундамента у подрядчика перед оплатой этапа.
- Перед кладкой стен или монтажом домокомплекта, каркаса, СИП-панелей.
- Смена подрядчика: новый подрядчик хочет знать, с чем работает.
- Видимые перекосы: верх ленты неровный, углы явно отличаются от прямых.
- Спор с подрядчиком: нужен акт с измерениями.
Что проверяем
| Параметр | Чем измеряем | Что показывает |
|---|---|---|
| размеры в плане | дальномер Disto, рулетка | соответствие проекту по длине и ширине |
| диагонали | дальномер Disto, рулетка | прямоугольность, отсутствие перекоса |
| положение осей | рулетка, обноска, тахеометр по задаче | смещение стен относительно проекта |
| ширина ленты | рулетка | соответствие проектному сечению |
| отметки верха | нивелир, лазерный нивелир | горизонтальность, перепады по углам |
| вертикальность стен | уровень, отвес | отклонение граней от вертикали |
| местные неровности | двухметровая рейка | ровность поверхности граней |
Диагонали и прямоугольность

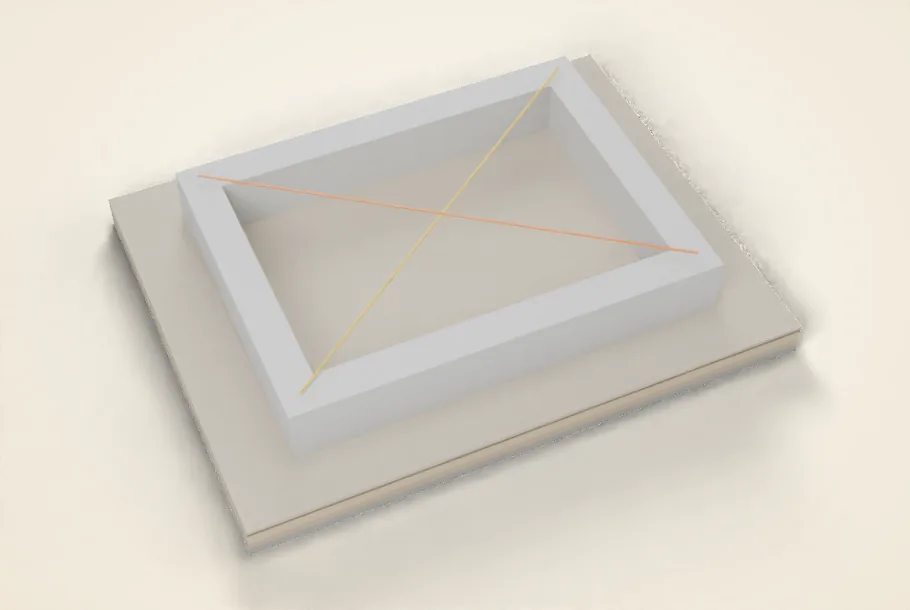

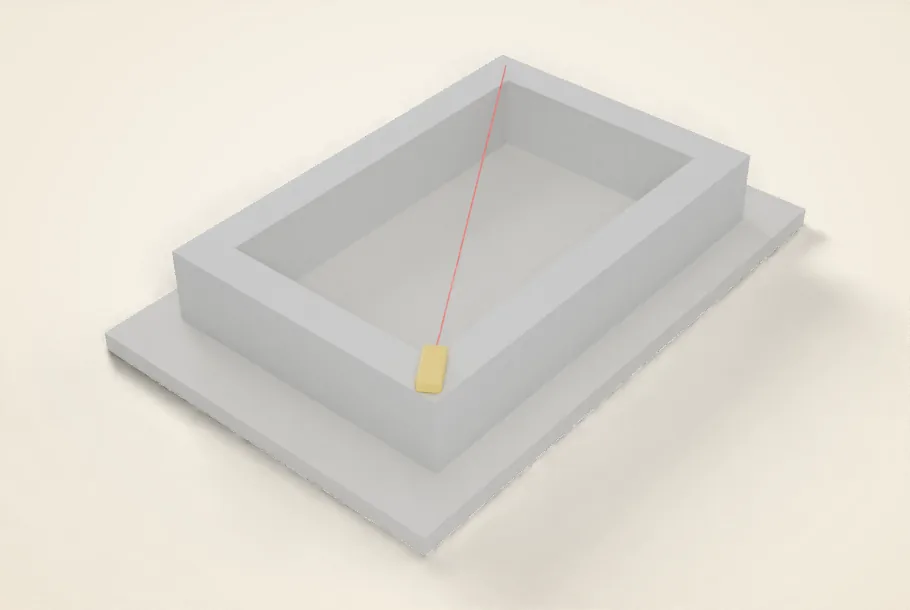

В прямоугольном фундаменте диагонали должны быть равны. Разница диагоналей показывает перекос: углы отличаются от прямых, и стены будут сходиться или расходиться. Измеряем обе диагонали дальномером Disto от углов по наружным граням, для сложных планов — диагонали каждого прямоугольного участка. Дополнительно проверяем, параллельны ли противоположные стороны.
Отметки верха
Верх фундамента должен быть горизонтальным: на него ложится первый ряд кладки или обвязка каркасного дома. Нивелиром определяем отметки в углах и по длине стен с шагом и сравниваем между собой. Перепады приводят к тому, что первый ряд кладки приходится выравнивать толстым слоем раствора, а у каркасного дома — подкладывать прокладки под обвязку.
Вертикальность и неровности

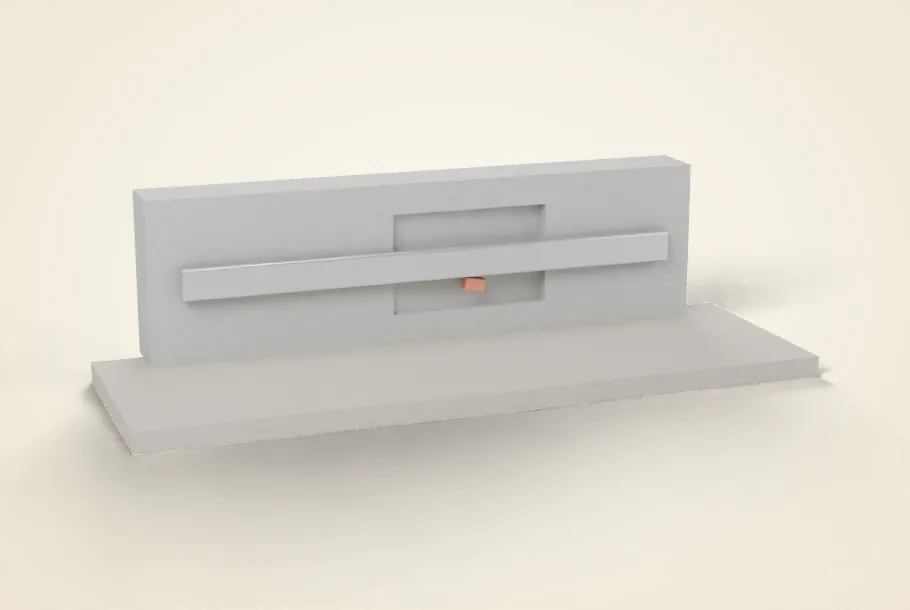

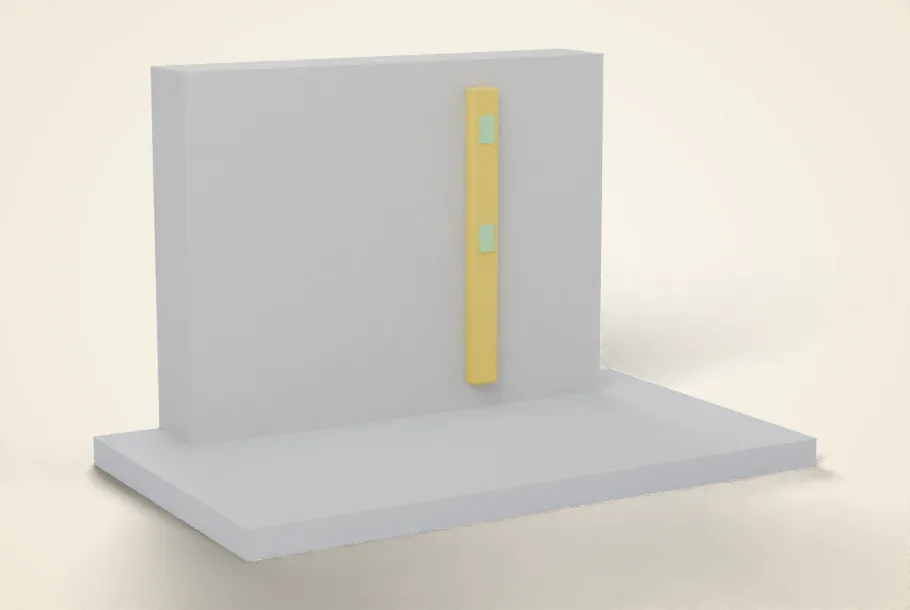

Боковые грани ленты и стен подвала проверяем на вертикальность уровнем или отвесом, местные неровности — двухметровой рейкой с промером просвета. Отклонения сравниваем с допусками для законченных бетонных конструкций.
Оси и обноска

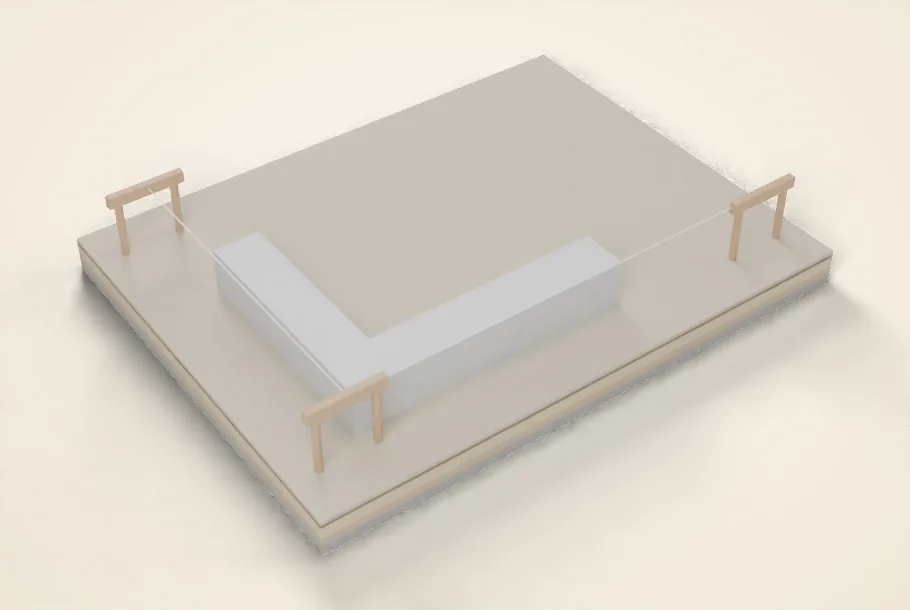

Если на участке сохранилась обноска или геодезическая разбивка, проверяем положение стен фундамента относительно осей: сохранила ли лента проектное положение при бетонировании, совпадают ли оси внутренних стен с проектом. Смещение осей важно для домов с перекрытиями из плит: плита должна опираться на стену на проектную глубину.
Тахеометр для сложных объектов

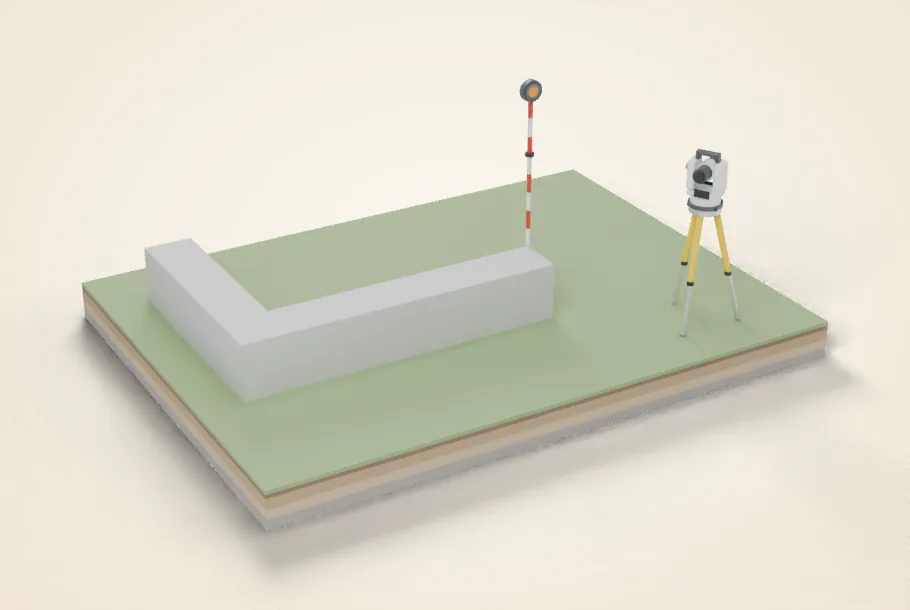

Для больших и сложных в плане фундаментов, а также для споров, где нужна высокая точность, применяем геодезическую съёмку тахеометром. Координаты всех углов и характерных точек получаем в одной системе, по ним строим исполнительную схему и сравниваем с проектом.
Пример из практики
Обезличенные выдержки из наших заключений. Больше — на странице примеры из практики.
Геометрия под разные типы домов
Требования к точности фундамента зависят от того, что на нём будут строить. Для кирпичного и блочного дома небольшие перепады верха можно выбрать раствором в первом ряду кладки. Для каркасного дома, домокомплекта из клеёного бруса и СИП-панелей точность важнее: элементы изготовлены на заводе по проектным размерам, и при перекосе фундамента они просто перестают сходиться. Поэтому перед монтажом заводского домокомплекта проверку геометрии особенно рекомендуем — производитель часто требует подтверждения размеров фундамента.
Почему геометрия уходит
Отклонения геометрии появляются на разных этапах. При разбивке ошибаются в диагоналях, если углы выносят рулеткой без контроля. При монтаже опалубки щиты плохо раскрепляют, и под давлением бетонной смеси они выгибаются наружу — лента получается «пузатой», с местными неровностями. При бетонировании опалубку смещают вибратором или техникой. Верх ленты выходит неровным, если отметку задают на глаз или по одной точке. Отдельная причина — подготовка: если основание под лентой просело или подушку плохо уплотнили, часть фундамента опускается уже в первые недели.
Понимание причины помогает решить, достаточно ли исправить геометрию или нужно проверить фундамент глубже. Например, перепад отметок из-за неровной заливки — ошибка исполнения, а такой же перепад из-за просадки основания — повод проверить грунт и подушку. Подробнее — осмотр котлована под фундамент.
Дефекты бетона при осмотре
Во время проверки геометрии осматриваем и сам бетон: недолив, раковины, оголение арматуры, хаотичные рабочие швы, трещины. Как показывает пример выше, геометрия и качество бетонирования часто страдают вместе. Если дефектов много, рекомендуем экспертизу залитого фундамента с проверкой прочности бетона приборами.
Что делать с отклонениями
Небольшие отклонения в пределах допусков исправлять незачем. При превышении допусков решение зависит от величины и места отклонения: перепады верха обычно выравнивают армированным выравнивающим слоем или поясом, местные неровности — ремонтным составом, перекос в плане учитывают при кладке стен. Значительные смещения и перекосы, которые влияют на опирание стен и перекрытий, требуют решения проектировщика. В заключении указываем отклонения на схеме и даём рекомендации.
Что вы получите
- акт или заключение с результатами измерений;
- схему фундамента с фактическими размерами, диагоналями и отметками;
- сравнение с проектом и допусками;
- фотофиксацию дефектов бетона;
- рекомендации по исправлению отклонений.
Если нужен только документ для приёмки, оформляем акт осмотра фундамента. Допуски СРО, документы экспертов и сертификат СМК предоставляем по запросу под задачу.
Как проходит проверка
- КонсультацияОбсуждаем фундамент, проект, стадию стройки.
- ВыездОсматриваем фундамент, проверяем доступ к углам и граням.
- ИзмеренияРазмеры, диагонали, отметки, вертикальность, неровности.
- ОбработкаСхема с фактическими размерами, сравнение с проектом и допусками.
- Акт или заключениеРезультаты, отклонения, рекомендации.
Что готовит заказчик
- проект фундамента или схему с размерами и отметками;
- сохранённую обноску или данные геодезической разбивки — если есть;
- доступ к углам и наружным граням: очистить от грунта и мусора;
- сведения о подрядчике и датах бетонирования.
Стоимость и сроки
Стоимость зависит от размеров и сложности фундамента, нужна ли геодезическая съёмка. Стоимость рассчитаем по задаче: после звонка и фото, для сложных объектов — после выезда; консультация бесплатная.
Вопросы и ответы
Можно ли проверить диагонали самому?
Рулеткой — да, примерно. Для приёмки и споров нужны точные измерения с фиксацией, схемой и сравнением с допусками.
Когда лучше проверять геометрию?
После распалубки и до начала кладки стен, пока фундамент доступен со всех сторон.
Какие допуски для фундамента?
В нашем примере допуск по вертикали на всю высоту — 20 мм, местные неровности под двухметровой рейкой — 5 мм. Для других параметров допуски уточним по задаче.
Что если обноски уже нет?
Проверяем геометрию по самому фундаменту: размеры, диагонали, отметки. Для привязки к участку при необходимости выполняем съёмку.
