Обследование плитного фундамента

Монолитная фундаментная плита распределяет нагрузку от дома на всю площадь основания и хорошо работает на слабых и пучинистых грунтах. Но её качество почти целиком зависит от того, как выполнены подушка, армирование и бетонирование. Ошибки при заливке потом скрыты под стяжкой и полами, а проявляются трещинами в плите и стенах, перекосом, промерзанием или водой в помещениях.

«Стройэкспертиза» обследует плитные фундаменты на любом этапе: сразу после заливки, перед возведением стен, при покупке готового дома и при появлении трещин. Работаем по ГОСТ 31937-2024 и СП 13-102-2003, проверяем соответствие плиты проекту и требованиям СП 63.13330 «Бетонные и железобетонные конструкции». Все приборы имеют поверку.

Когда нужно обследование плиты

Что проверяем

Состав работ определяем по задаче — после звонка, фото и проекта.

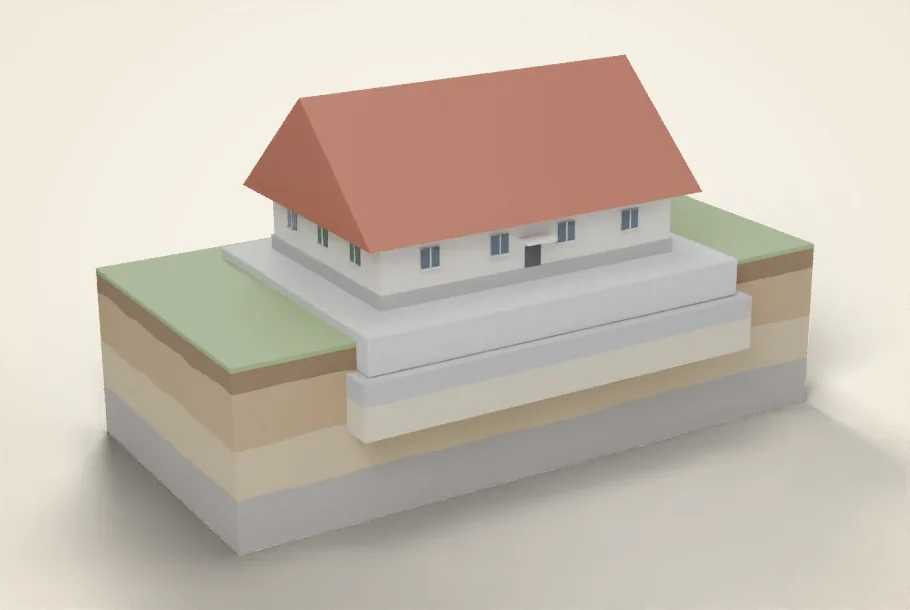

Дом на плите: что важно увидеть

Плита опирается на песчаную или щебёночную подушку, под ней — природный грунт. Если подушка уплотнена плохо или размыта водой, плита теряет опору на части площади и начинает работать как балка на двух опорах. Отсюда трещины и прогибы. Поэтому обследование плиты мы начинаем с вопроса, как она опирается на основание, а заканчиваем проверкой самого бетона и арматуры. Если нужно, проверяем и грунт — подробнее в разделе анализ грунтов основания.

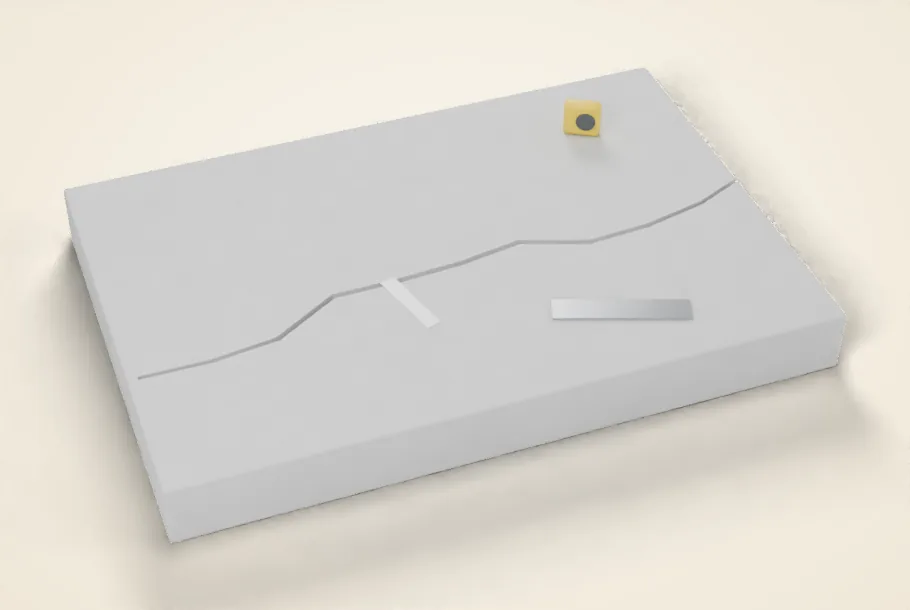

Трещины в фундаментной плите

Трещины в плите бывают усадочными — сеткой по поверхности в первые недели после заливки — и силовыми — от неравномерной осадки, недостаточного армирования или перегрузки. Усадочные обычно влияют только на долговечность, силовые — на несущую способность. Мы измеряем ширину и длину трещин, отмечаем их на схеме, при необходимости ставим маяки и датчики раскрытия, чтобы понять, растёт ли трещина. Подробнее — экспертиза фундамента с анализом трещин.

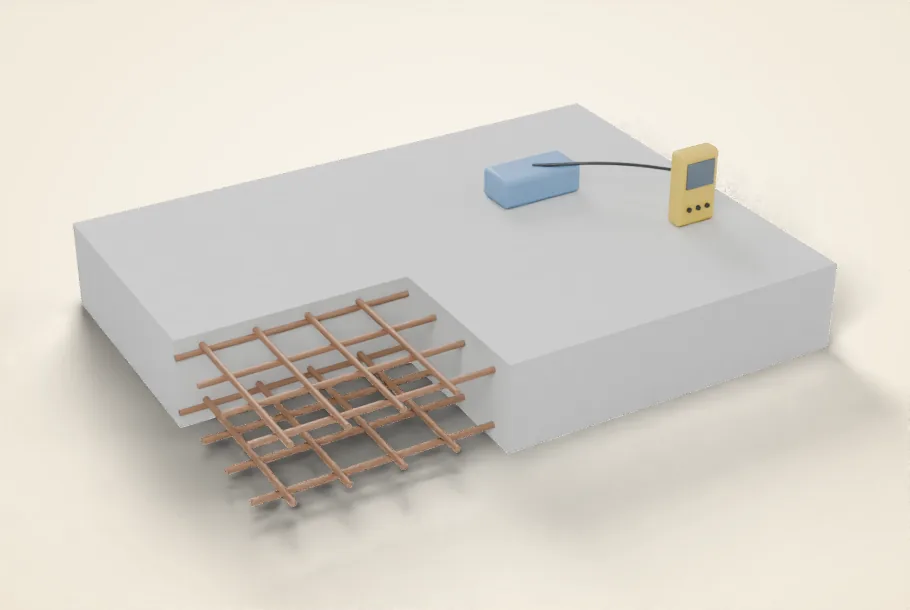

Армирование и защитный слой

В монолитной плите обычно две сетки — верхняя и нижняя. Измеритель ИПА-МГ4 показывает расположение стержней и толщину защитного слоя без вскрытия. На контрольных участках вскрываем бетон и измеряем диаметр арматуры. Частая ошибка — нижняя сетка лежит прямо на подушке без фиксаторов: защитный слой отсутствует, арматура со временем корродирует. Если армирование отличается от проекта, выполняем поверочный расчёт — подробнее в разделе расчёт нагрузок на фундамент.

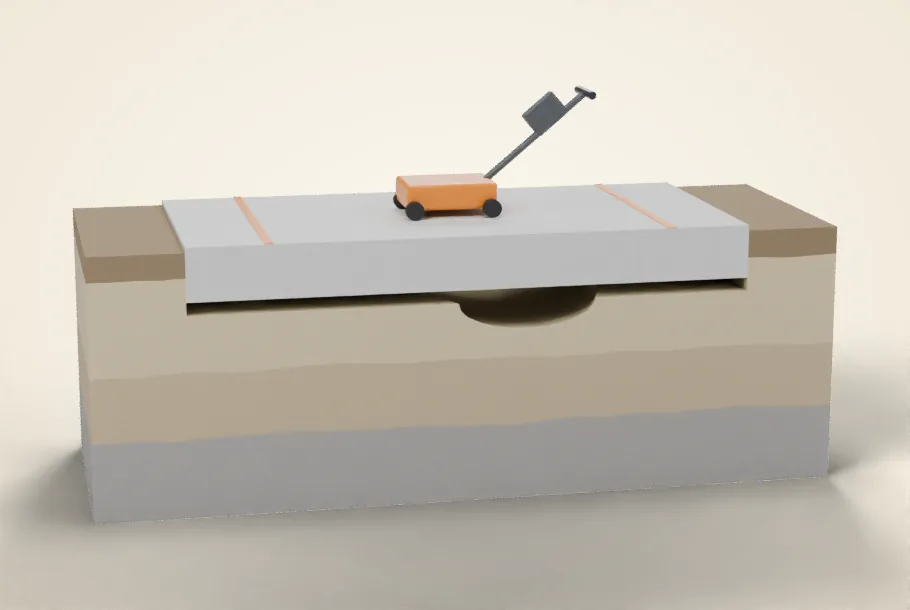

Пустоты под плитой

Пустоты под плитой появляются, когда воду с участка или из сетей уносит песок подушки. Снаружи это видно по просевшей отмостке и трещинам, изнутри — по гулкому звуку при простукивании и прогибу пола. Георадар «ЛОЗА» позволяет найти такие зоны без вскрытия плиты. По результатам рекомендуем способ заполнения пустот и устранения причины. Подробнее — экспертиза подмытого фундамента и георадарное обследование.

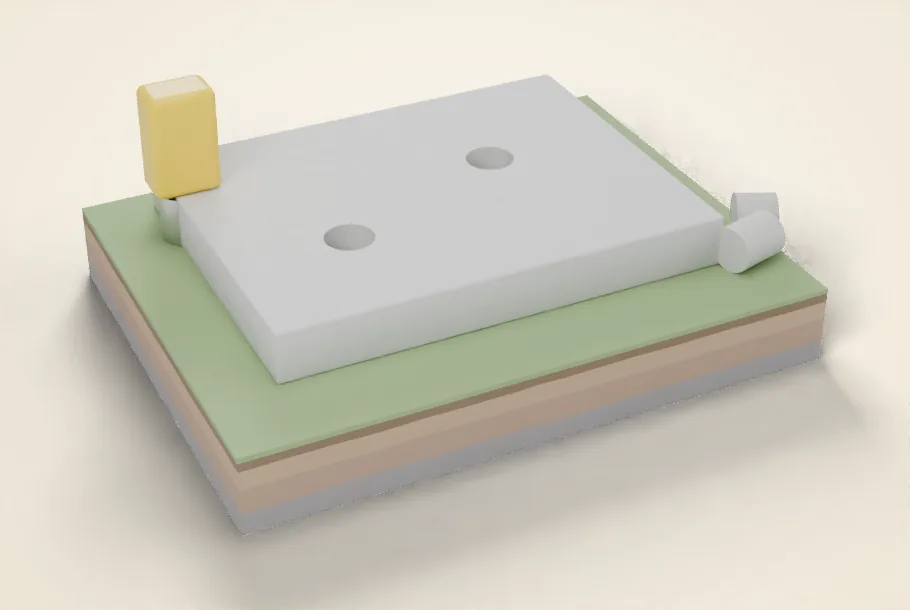

Прочность бетона и толщина плиты

Прочность бетона проверяем неразрушающими методами по ГОСТ 22690 и ГОСТ 17624 на нескольких участках плиты. Если результаты спорные или нужна высокая точность, отбираем керны алмазным бурением и испытываем их в лаборатории по действующим нормам на бетон. Керн одновременно показывает фактическую толщину плиты и качество бетона по высоте — плотность, раковины, расслоение. Подробнее — лабораторные исследования.

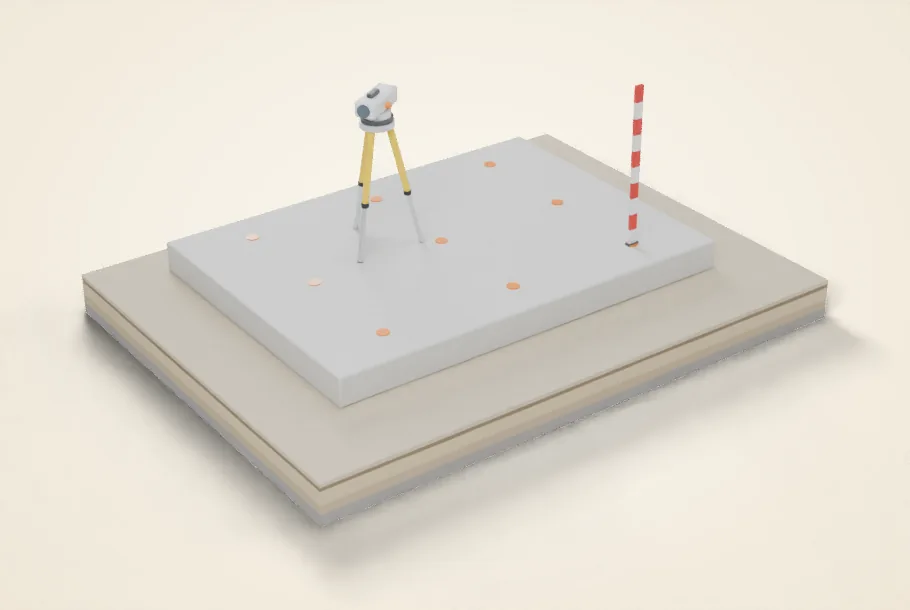

Горизонтальность и осадка

Поверхность плиты нивелируем по сетке точек. Перепады высот показывают, ровно ли залита плита и нет ли крена или прогиба от неравномерной осадки. Для готового дома нивелируем цоколь и пол первого этажа. Повторные замеры через месяц-два показывают, продолжается ли осадка. Подробнее — осадка и крен.

Типичные ошибки при устройстве плиты

По нашему опыту, большинство проблем плитных фундаментов связаны с несколькими повторяющимися ошибками:

• подушку отсыпали без послойного уплотнения, и она дала осадку под весом дома;
• нижнюю сетку уложили на подушку без фиксаторов — защитный слой отсутствует;
• толщина плиты меньше проектной на части площади из-за неровной подушки;
• бетон заливали с перерывами, и в плите появились холодные рабочие швы;
• бетон пролили слабее проектного класса или без уплотнения вибратором — раковины и поры;
• отмостку и водоотвод сделали позже или забыли, и вода размывает подушку по краям.

Каждая из этих ошибок оставляет следы, которые эксперт находит при обследовании: по замерам, кернам, георадарной картине и характеру трещин. Важно найти их до начала стен — тогда ремонт обходится намного дешевле, а спор с подрядчиком решается по фактам, без долгих переговоров и взаимных претензий.

Как проходит обследование

1. КонсультацияОбсуждаем задачу, смотрим фото и проект. Консультация бесплатная.
2. ВыездОсмотр плиты и цоколя, разметка точек испытаний.
3. Приборные замерыПрочность бетона, армирование, защитный слой, трещины, нивелирование.
4. Дополнительно по задачеГеорадар, керны, вскрытие, шурф по краю плиты.
5. ОбработкаСравниваем результаты с проектом и нормами, при необходимости — расчёт.
6. ДокументАкт или технический отчёт с выводами и рекомендациями.

Что вы получите

• акт или технический отчёт с выводом о состоянии плиты;
• результаты испытаний бетона, замеров армирования и защитного слоя;
• схему трещин и дефектов с фото и размерами;
• схему нивелирования поверхности;
• рекомендации по ремонту, усилению или продолжению строительства.

Для приёмки у подрядчика достаточно акта обследования фундамента, для спора — заключения с методикой и фото.

Стоимость

Стоимость рассчитаем по задаче: она зависит от площади плиты, числа точек испытаний, необходимости георадара, кернов и расчёта. После звонка и фото назовём состав работ, для сложных объектов — после выезда. Консультация бесплатная. Подробнее — цены.
