Проверка прочности бетона фундамента

Прочность бетона — главная характеристика железобетонного фундамента. От неё зависит, выдержит ли фундамент нагрузку от дома и как долго прослужит. На практике бетон на площадке нередко оказывается слабее проектного: поставщик привёз смесь другого класса, бетон разбавили водой для удобства укладки, плохо уплотнили или он замёрз до набора прочности. Проверить это можно только испытаниями.

«Стройэкспертиза» проверяет прочность бетона фундаментов частных домов и зданий. Используем неразрушающие методы — ударный импульс и ультразвук, при необходимости отрыв со скалыванием и испытание кернов. Методы испытаний принимаем по ГОСТ 22690 и ГОСТ 17624, оценку класса бетона — по ГОСТ 18105. Все приборы имеют поверку. Работаем более 20 лет, выезжаем по Москве и Московской области.

Когда нужна проверка прочности

• Приёмка нового фундамента у подрядчика.
• Сомнения в поставщике бетона: класс в накладной отличается от проектного, смесь выглядела жидкой.
• Нарушения при бетонировании: заливка зимой без прогрева, перерывы, плохое уплотнение.
• Дефекты бетона: раковины, рыхлый верх, крошение, трещины.
• Реконструкция и надстройка: для расчёта нужна фактическая прочность.
• Старый фундамент без документов.
• Спор с подрядчиком или поставщиком.

Методы проверки

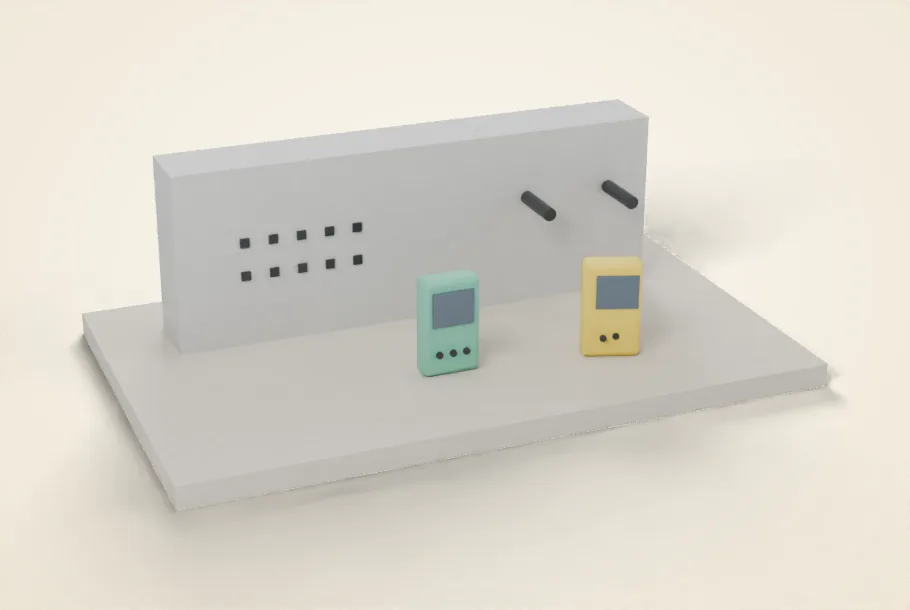

Обычно методы сочетаем: косвенными методами быстро проверяем много участков и находим слабые зоны, прямыми методами уточняем результат в характерных местах. Это даёт и точность, и полноту картины, а число дорогих прямых испытаний остаётся небольшим.

Ударный импульс

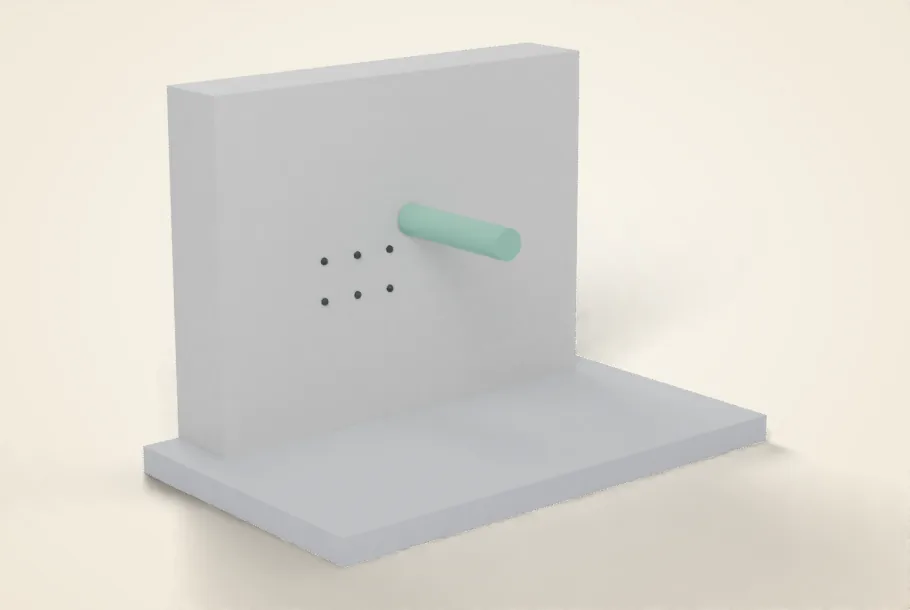

Измеритель ИПС-МГ4 определяет прочность по энергии удара бойка о поверхность бетона. На каждом участке выполняем серию ударов, прибор усредняет результаты. Метод быстрый и удобный для сплошного контроля, но оценивает только поверхностный слой. Поэтому поверхность зачищаем: верхний слой старого бетона бывает карбонизирован и завышает показания, а рыхлая цементная плёнка занижает.

Ультразвук

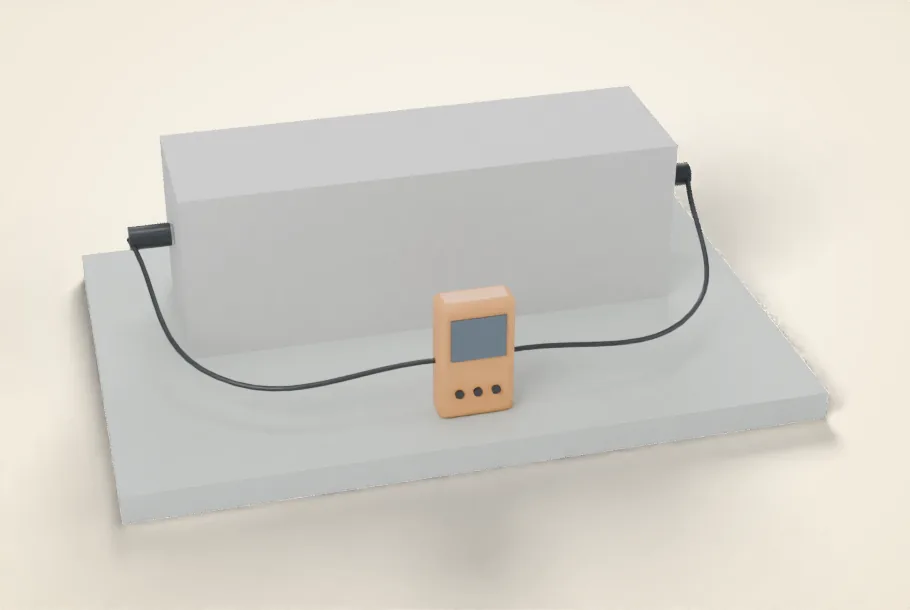

Ультразвуковой прибор ПУЛЬСАР измеряет скорость прохождения ультразвука через бетон. Чем плотнее и прочнее бетон, тем выше скорость. При сквозном прозвучивании датчики ставим на противоположные грани ленты, при поверхностном — на одну грань. Ультразвук хорошо выявляет неоднородность: участки с пустотами, расслоением или другой партией бетона заметно отличаются по скорости.

Отрыв со скалыванием и керны

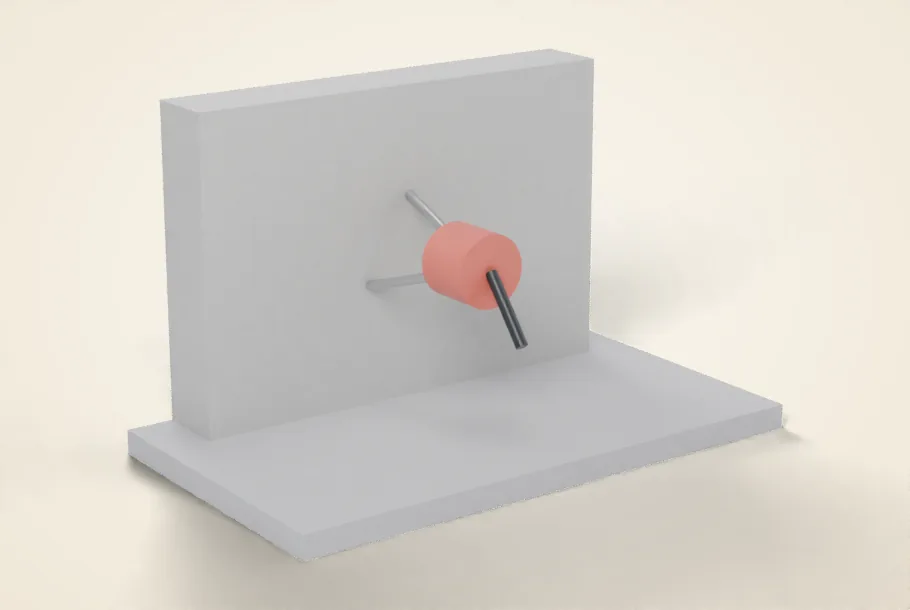

Метод отрыва со скалыванием относится к прямым: в пробуренное отверстие устанавливают анкер и вырывают его вместе с конусом бетона, по усилию вырыва определяют прочность. Метод точнее косвенных и служит для их градуировки.

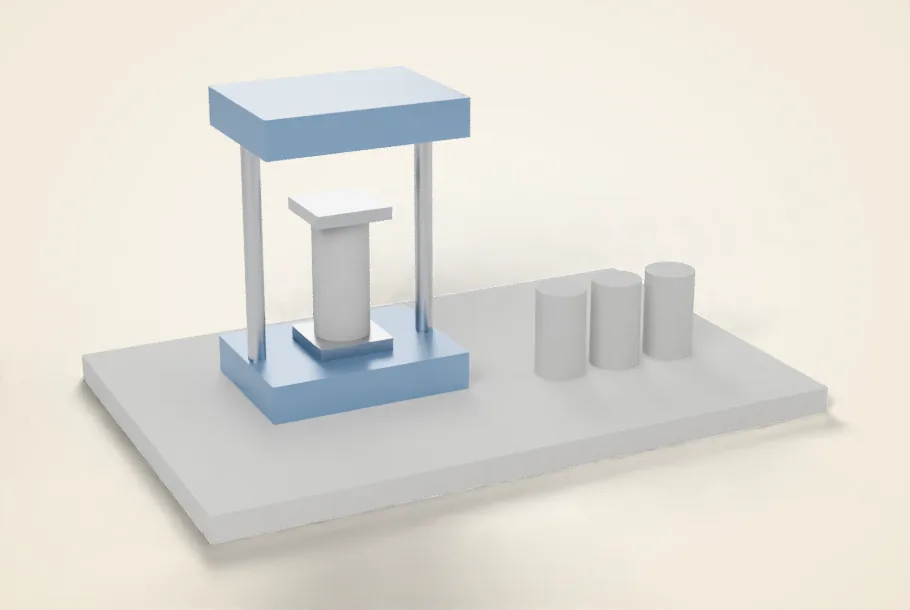

Самый точный способ — выбурить из фундамента керн и испытать его на сжатие в лаборатории. Керны отбираем в местах, где это безопасно для конструкции, отверстия заделываем ремонтным составом. По кернам уточняем градуировочную зависимость для неразрушающих методов.

Как оценивают класс бетона

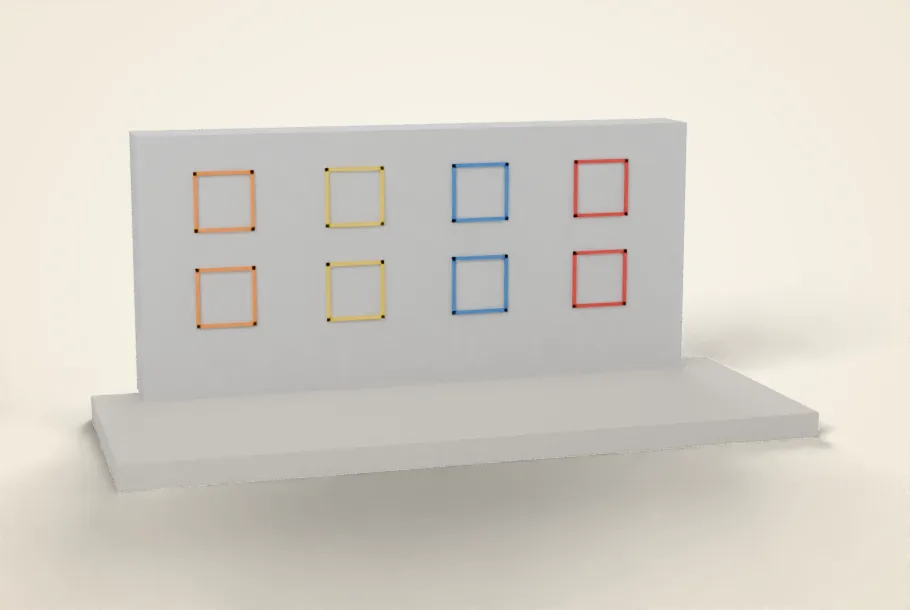

Класс бетона по одному замеру определить нельзя: прочность бетона в конструкции меняется от точки к точке. Поэтому испытания проводим на нескольких участках, распределённых по фундаменту. По результатам рассчитываем среднюю прочность и её изменчивость, а затем по ГОСТ 18105 оцениваем фактический класс бетона. Чем однороднее бетон, тем ближе класс к средней прочности.

Проектный класс бетон набирает к 28 суткам. Если проверка нужна раньше, оцениваем ход набора прочности, окончательную оценку делаем после.

Документы на бетон

Перед испытаниями изучаем документы: проект с классом бетона, накладные и документы о качестве бетонной смеси, протоколы испытаний контрольных образцов, если их делали. Уже на этом этапе бывают видны расхождения — как в нашем примере, где поставлен бетон классом ниже проектного. Документы показывают, какой бетон заказывали и привезли, а испытания — какой бетон получился в конструкции. Разница между ними бывает и из-за смеси, и из-за укладки: недостаточное уплотнение, расслоение при сбросе с высоты, добавление воды на площадке, замораживание без прогрева. Сопоставление документов с результатами испытаний помогает установить, на чьей стороне ответственность — поставщика бетона или подрядчика.

Если бетон слабее проектного

Пониженный класс бетона — повод для поверочного расчёта, а переделка фундамента требуется лишь в части случаев. Решение принимают по цифрам, после расчёта с фактическими параметрами конструкции. Часто проект имеет запас, и фундамент с фактическим бетоном выдерживает нагрузку. Чтобы это выяснить, выполняем поверочный расчёт по СП 63.13330 с фактическим классом бетона и фактическим армированием. По результатам расчёта видно, достаточно ли несущей способности или нужно усиление, и где именно. Подробнее — расчёт нагрузок на фундамент.

Пример из практики

Обезличенные выдержки из наших заключений. Больше — на странице примеры из практики.

Защитный слой и арматура

Вместе с прочностью бетона часто проверяем армирование: прибором ИПА-МГ4 определяем расположение и диаметр стержней, толщину защитного слоя. Это нужно и для расчёта, и для оценки долговечности. В нашей практике раковины, поры и оголение арматуры с отсутствием защитного слоя на отдельных участках отнесены к значительным дефектам, рекомендовано восстановить защитный слой по металлической сетке. Подробнее — экспертиза на дефекты и повреждения.

Что вы получите

• протокол испытаний с результатами по каждому участку;
• схему расположения участков испытаний;
• фактический класс бетона по ГОСТ 18105;
• сравнение с проектным классом;
• поверочный расчёт, если бетон слабее проектного;
• выводы и рекомендации.

Допуски СРО, документы экспертов и сертификат СМК предоставляем по запросу под задачу.

Как проходит проверка

1. КонсультацияОбсуждаем фундамент, проект и документы на бетон, выбираем методы.
2. РазметкаВыбираем и размечаем участки испытаний по схеме.
3. ИспытанияУдарный импульс, ультразвук, по задаче — отрыв и керны.
4. ОбработкаСтатистика, оценка класса бетона, при необходимости расчёт.
5. ЗаключениеПротокол, класс бетона, выводы и рекомендации.

Стоимость и сроки

Стоимость зависит от числа участков, методов испытаний и необходимости расчёта. Стоимость рассчитаем по задаче: после звонка и фото, для сложных объектов — после выезда; консультация бесплатная.
